闪烁控制的PLC线路与梯形图

作者:佚名    文章来源:本站原创    点击数:    更新时间:2017-12-11

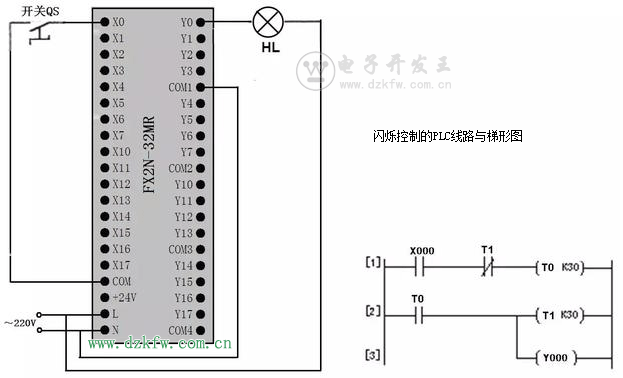

线路与梯形图说明如下:
将开关QS闭合→X000常开触点闭合→定时器T0开始3s计时→3s后,定时器T0动作,T0常开触点闭合→定时器T1开始3s计时,同时Y000得电,Y0端子内部硬触点闭合,灯HL点亮→3s后,定时器T1动作,T1常闭触点断开→定时器T0复位,T0常开触点断开→Y000线圈失电,同时定时器T1复位→Y000线圈失电使灯HL熄灭;定时器T1复位使T1闭合,由于开关QS仍处于闭合,X000常开触点也处于闭合,定时器T0又重新开始3s计时。
以后重复上述过程,灯HL保持3s亮、3s灭的频率闪烁发光。

闪烁控制的PLC线路与梯形图
