PLC与PNP或是NPN感应开关接法

作者:佚名    文章来源:本站原创    点击数:    更新时间:2017-7-5

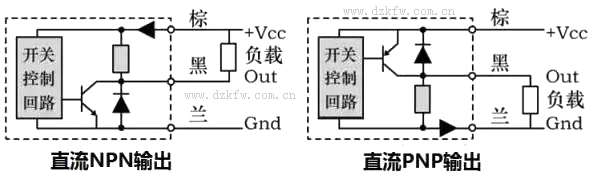

在plc的信号输入中,我们通常会用到PNP或是NPN这两种输出类型的感应开关,这两者的区别在于输出信号类型都不一样的,如图所示:

PLC与PNP或是NPN感应开关接法
对于NPN型输出的传感器,当有信号输出时,则信号输出线(黑色)与电源负极线(蓝色)导通,所以输出信号为低电平,根据电路原理,当NPN型传感器的输出信号接入到PLC的输入点时,则另一端公共端M必须接高电平(即电源24V端),所以当一个NPN型的传感器接入到PLC的输入端时,PLC输入端接法应使用源型接法。
对于PNP型输出的传感器,当有信号输出时,则信号输出线(黑色)与电源正极线(棕色)导通,所以输出为高电平,则接入到PLC的输入信号端时,公共端M就必须要要接低电平(即电源的0V),所以此时应接为漏型接法。
