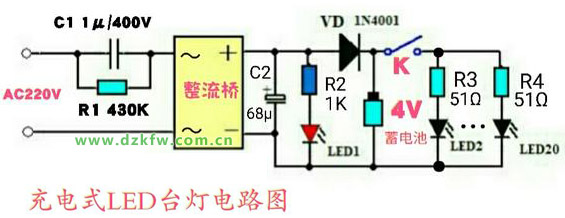

电路如上图所示。接通电源，交流220V电压经电容C1降压限流、整流桥桥式整流及电容C2滤波后，产生一个直流电压通过二极管VD给4V的蓄电池充电。蓄电池的充电电流主要由电容C1决定，当C1采用1μF的电容时，蓄电池的充电电流约为69mA。LED1为充电指示灯，电阻R1为泄放电阻。
图中的LED2～LED20（图中未全部画出这些灯珠）为多个并联的白光LED灯珠，每个灯珠都串联一个51Ω的贴片限流电阻。K为台灯的电源开关，闭合K，LED2～LED20即可点亮。这里需要说一下，由于在充电时蓄电池两端的电压偏高，故充电时不要闭合开关K，否则很容易损坏LED灯珠。
电路中的整流桥一般选用贴片封装的整流桥，常用的型号为MB6S和DB107S。
详解充电式LED台灯电路的工作原理▲ LED台灯用的直插白光LED灯珠。
上图所示的这种白光LED灯珠的工作电压约为3V，最大工作电流一般为20mA。

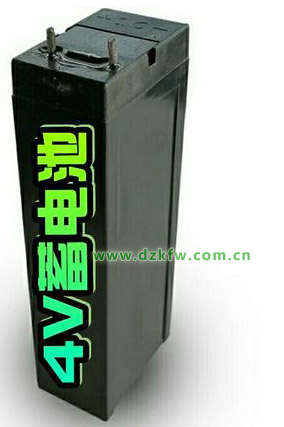

详解充电式LED台灯电路的工作原理▲ LED台灯用的4V蓄电池。
不少廉价的充电式LED台灯都采用4V的蓄电池作电源，由于充电电路较简单，也没什么保护电路，故有些台灯的蓄电池容易因过充电而损坏。若蓄电池损坏或蓄电能力变差，在确认电路无故障后，可以更换个同规格的蓄电池。充电式LED台灯
