CD4069声控电灯电路图

作者:佚名    文章来源:本站原创    点击数:1885    更新时间:2018-04-25

介绍一款灵敏声控电子开/关的电灯(声控电灯,声控灯),它以击掌声作为检测信号,每击一次掌,电灯就点亮;再击一次掌,电灯就熄灭,如此循环。
    一、原理

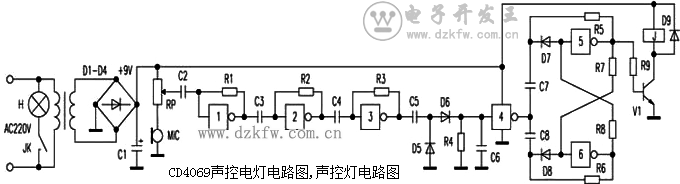

CD4069声控电灯电路图,声控灯电路图
     电路见附图。本电路使用一片六非门集成电路CD4069,其中门1、门2、门3和R1、R2、R3组成三级信号放大器。每击一次掌,掌声被驻极体话筒MIC检拾,经RP调节灵敏度后,由后续三级放大器进行信号放大,再经C5、D5、D6、C6检波,获得直流控制电压,此电压经门4反相后,再控制后续双稳态电路翻转。双稳态电路由门5、门6和周围元件组成,其翻转电平为负脉冲。当无击掌触发信号时,门4输入端经R4接地为低电平,则门4输出高电平,双稳态电路不翻转。当有击掌触发信号时,门4输入端为高电平,则门4输出低电平,此负脉冲下降沿使双稳电子开关翻转。假设前一时刻门5输出低电平,VT截止,则此时门5输出高电平,VT饱和导通,继电器得电,其常开触点JK吸合,接通电灯回路,电灯H发光。此时,C6所检波的控制电平经R4逐渐泄放,门4再次输出高电平。当再击一下掌时,门4输入端再次检出高电平,则门4输出低电平,此负脉冲下降沿使双稳态电子开关再次翻转,门5输出低电平,VT截止,JK跳开,电灯H熄灭,如此循环,实现了用击掌声对电灯的开和关控制。
    二、元件选择
    门1~门6为CD4069,D1~D9为1N4001,C1=220μF,C2=C3=C4=C5=0.01μF,C6=0.02μF,C7=C8=0.1μF,RP=15kΩ,R1=R2=R3=1MΩ,R4=2MΩ,R5=R6=43kΩ,R7=R8=10kΩ,R9=1kΩ,VT为9013,继电器为JZC-21F,MIC为小型驻极体话筒。
