一种门控电灯三极管开关电路的经典设计

作者:佚名    文章来源:本站原创    点击数:    更新时间:2018-04-16

三极管开关电路是一种比较常见的基础开关电路结构,在很多家用电器以及智能家居等领域应用非常广泛。合理的利用三极管开关电路来完成一些电子电路的设计,能够帮助工程师快速便捷的完成工作,因此对于新人工程师来说掌握三极管开关电路的应用特点是非常重要的。今天我们将会为大家介绍一种经典的门控点灯三极管开关电路设计,下面就让我们一起来看看吧。

下图所示的是一种目前得到广泛应用的典型门控电灯三极管开关电路,这一开关电路是利用光敏三极管的特性来完成设计的。当使用者在夜间回家打开门后,室内电灯将会由此得到感应,并自动点亮。这一设计也同样可以应用在楼道顶灯的设计中,当使用者开门外出时,楼道灯将会自动点亮,并持续40s后自动关闭。在白天,被控电灯不亮,夜间则开始工作。

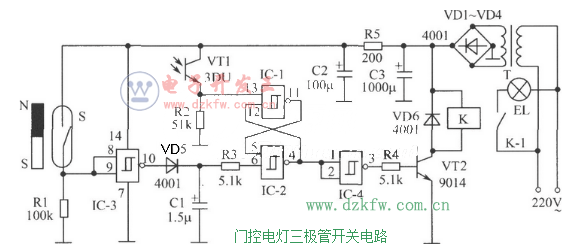

门控电灯三极管开关电路
典型门控电灯三极管开关电路

在上图所展示的门控电灯三极管开关电路中,我们可以看到,这一电路系统主要由门控开关、光控开关、延时电路、RS触发器、执行电路和电源电路来组成。下面我们来看一下这一电路系统中的器件选型情况。这一系统中的集成电路IC,选用的是CMOS四施密特与非门CD4093。VT1选用3DU型光敏三极管。VT2选用S9014型晶体管,要求β≥60,在设计时如果找不到上述型号的晶体管也可用其他型号的NPN型硅管来代替,只要ICM≥100mA、PCM≥400mW即可代替使用。

本方案中的二极管选用1N4001或者2CP系列,而电源变压器则选用的是3W、次级交流电压4.5V的小型变压器,只要能够维持这一电路系统的正常运转即可。这一三极管开关电路中的继电器K选用工作电压6V、工作电流≤30mA的小型直流继电器。而触点负荷则应当视所控制的照明灯泡功率而定,例如若选择用40W灯泡进行门控电灯的照明,则触点负荷≥0.2A×220V即可,也可几组接点并联使用以提高负荷能力。开关S选用常开接点干簧管,磁铁选用与干簧管长度相当的小条形永久磁铁。阻容元件按图选取,无特殊要求。
