. MC34063 DC/DC变换器控制电路简介：
MC34063是一单片双极型线性集成电路，专用于直流-直流变换器控制部分。片内包含有温度补偿带隙基准源、一个占空比周期控制振荡器、驱动器和大电流输出开关，能输出1.5A的开关电流。它能使用最少的外接元件构成开关式升压变换器、降压式变换器和电源反向器。
特点：
*能在3.0-40V的输入电压下工作
*短路电流限制
*低静态电流
*输出开关电流可达1.5A（无外接三极管）
*输出电压可调

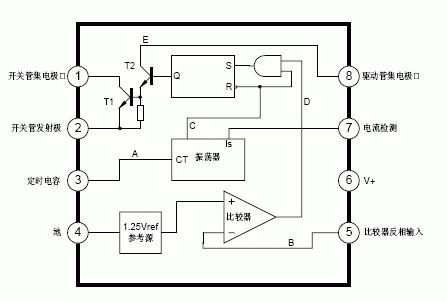

*工作振荡频率从100HZ到100KHZ2.MC34063引脚图及原理框图

3 MC34063应用电路图：

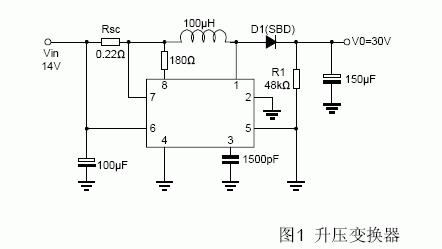

3.1 MC34063升压变换器电路

3.2 MC34063降压变换器电路

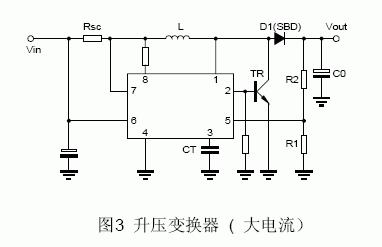

3.3 MC34063大电流升压变换器电路

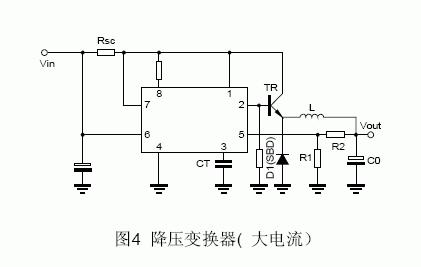

3.4 MC34063大电流降压变换器电路

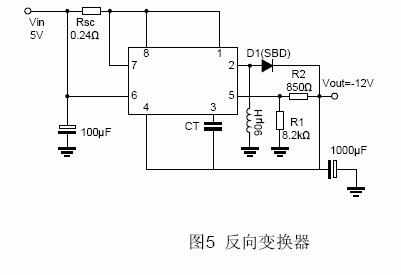

3.5 MC34063反向变换器电路
