有线电视还没有入网的用户，收看电视节目还需要电视天线，这里介绍一种适合室内电视天线用的放大器，它电路简单，但使用效果不错。

1．电路原理

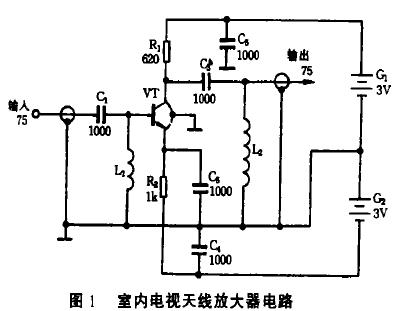

    室内电视天线放大器的电路如图1所示。它仅用一只超高频三极管组成。
    本放大器采用G1、G2双电源供电，其电路特点是：对高频交流而言，本电路是共发射极接地电路，但对直流通道而言则是共基极电路。所以本放大器具有较高的电压增益，但噪声小。又因为电源分两组供电，使三极管的b、e结与b、c结电流互不影响，因此电路的输入端与输出端有良好的隔离作用，有效地提高了电路的工作频率，保证了足够的频带宽度，其单级放大器增益可达8 dB，若接收点离电视台较远，可组装两级放大器，增益可达15 dB以上。因级间隔离较好，组装两级放大时，不会产生严重失配或自激现象。放大器的输入、输出馈线均采用75Ω的同轴电缆线，因此它能很好地与电视天线及电视机的端口相匹配。


2．元器件选择与制作
    VT采用3DG141、3DG30C、3DG30D、3DG80、2G911型等硅NPN超高频三极管，要求fT≥600 MHz，β≥100。此类三极管除c、b、e三个引出脚外，还有第4根引出脚即管壳接地线，安装时应将此引出脚接地。电阻均用RTX-1/8 w型碳膜电阻器，电容均为CC1型超高频瓷介电容器。电感L1、L2需要自制，均用φ0.51mm漆包线在 3.5 mm的钻头上绕20匝，绕好后脱胎取下。电源G1、G2均用5号电池两节。

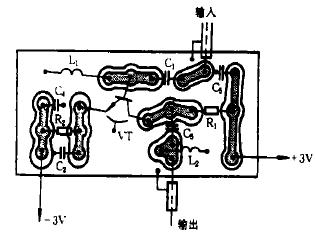

    图2是本机的印制电路板图。印制电路板尺寸为55×25 mm。印制板应采用高频介质损耗较小的环氧树脂敷铜板制作，并采用大面积接地方式。安装时，各元件引线要尽量剪短，三极管的管帽应嵌入印制电路板的圆孔内，四根引出脚按顺序焊在反面成花蓝状。印制板的四周要围上高约15 mm的铜皮或镀锡铁皮，并用锡焊牢，上下均加盖，密封成一个金属盒(见图3)，以防外界杂波信号的干扰，输入、输出线均用75Ω同轴电缆线从盒中引出。再从侧面小孔引出塑料电源线，接上电源即能可靠工作。

图2 电视天线放大器印制电路板
