51单片机扩展RAM读写子程序

作者:佚名    文章来源:本站原创    点击数:    更新时间:2011-4-7
 下面的程序在11.0592MHz的STC89C52做过测试,C代码也很简单:
   #include
   #define uchar unsigned char
   #define uint unsigned int
   uchar xdata LD _at_ 0x7fff;
   void delay(uint cnt)
   {
   uint i;
   for(i=0;i
   }
   void main(void)
   {
   uchar i;
   delay(1000);
   while(1)
   {
   LD = 0x00;
   LD = 0xf0;
   LD = 0x73;
   // i = LD;
   delay(1000);
   LD = 0xff;
   delay(1000);
   }
   }

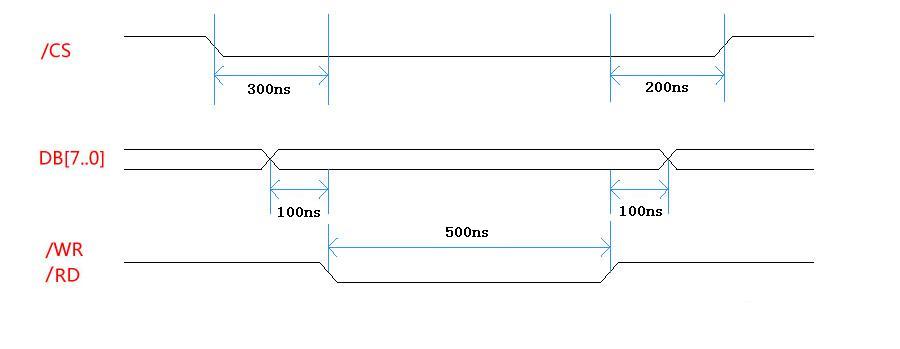

   LD就是扩展的外部RAM变量,地址是0x7fff,也就是说P2的最高位就是CS信号。示波器测试了P0口任意一个数据的变化、CS的变化、WR\RD信号的变化。大体整理了一下,波形基本如下:
 点击看大图
   另外,除了第一次LD读操作需要5个指令周期外(1.085us*5),以后每次LD读操作都只要3个指令周期(1.085*3)。这也是从汇编的代码里仿真后得出来的结论。而从上图也可以知道CS有效时间其实是一个指令周期(1.085us)。平均3个指令周期完成一次数据传输(所谓的RAM方式读写数据),这应该是单片机和外部通信的最快速度了。
