51系列单片机寻址方式

作者:佚名    文章来源:本站原创    点击数:    更新时间:2013-4-3

所谓寻址方式就是单片机指令中提供的操作数的形式。也就是寻找操作数或操作数所在地址的方式。在51系列单片机中,存放数据的存储器空间有4种:内部RAM、特殊功能寄存器SFR、外部RAM和程序存储器ROM。其中,内部RAM和SFR统一编址,外部RAM和程序存储器是分开编址的。为了区别指令中操作数所处的地址空间,对于不同存存储器的数据操作,采用不同的寻址方式。

1 立即数寻址

   指令中直接给出操作数的寻址方式称为立即数寻址。在51系列单片机指令系统中,立即数用前面加“#”号的8位数表示(#data,如#30H)或16位数(#data16,如#2052H)表示。举例说明立即数寻址方式,以传送指令为例。

例:MOV  A,  #80H          ;80H——>A

    MOV  DPTR,  #2000H     ;2000H——>DPTR

2 直接寻址

指令中直接给出操作数地址(dir)的寻址方式称为直接寻址。寻址对象为:1 内部数据存储器,在指令中以直接地址表示;2特殊功能寄存器SFR,在指令中用寄存器名称表示。

下面举例说明。

例:MOV  A,  25H        ;内部RAM的(25H)——>A

    MOV  P0,  #45H       ;45H——>P0 ,P0为直接寻址的SFR

    MOV  30H,20H       ;内部RAM的(20H)——>(30H)

3 寄存器寻址

以通用寄存器的内容为操作数的寻址方式称为寄存器寻址。通用寄存器包括:A、B、DPTR、R0~R7。其中B寄存器仅在乘法、除法指令中为寄存器寻址,在其它指令中为直接寻址。A寄存器可以寄存器寻址,又可以直接寻址(此时写作ACC)。直接寻址和寄存器寻址的差别在于,直接寻址是操作数所在的字节地址(占一个字节),寄存器寻址是寄存器编码出现在指令码中。寄存器寻址速度比直接寻址要快。除上面所指的几个寄存器外,其它特殊功能寄存器一律为直接寻址。

例:MOV  A,  R0       ;R0——>A,R0为寄存器寻址

    MUL  AB          ;A×B——>BA,A,B为寄存器寻址

    MOV  B,  R0       ;R0——>B,R0为寄存器寻址,B为直接寻址

    PUSH  ACC        ;A的内容入栈,A为直接寻址

    ADD  A,  ACC     ;A为寄存器寻址,ACC为直接寻址

4 寄存器间接寻址

以寄存器中的内容为地址,该地址的内容为操作数的寻址方式称为寄存器间接寻址。能够进行寄存器间接寻址的寄存器有:R0、R1、DPTR,用前面加@表示,如@R0、@R1、@DPTR。寄存器间接寻址的存储空间包括内部数据存储器和外部数据存储器。由于内部数据存储器共有128字节,因此用一字节的R0和R1可间接寻址整个空间。而外部数据存储器最大可达64K,仅R0或R1无法寻址整个空间,为此需要由P2端口提供外部RAM高8位地址,由R0或R1提供低8位地址,由此共同寻址64K字节范围。也可用16位的DPTR寄存器间接寻址64K字节存储空间。

在指令中,是对内部RAM还是对外部RAM寻址,区别在于对外部RAM的操作仅有数据传送指令,并且用MOVX作为操作助记符。

例:MOV   @R0,  A       ;A——>以R0内容为地址的内部RAM中

    MOVX  A,  @R1     ;外部RAM(地址为P2 R1)的内容——>A

    MOVX  @DPTR,  A   ;A——>以DPTR内容为地址的外部RAM中

图1  MOV  @R0,  A

图2  MOVX  A,  @R1

图3  MOVX  @DPTR,  A

5 变址寻址

由寄存器DPTR或PC中的内容加上A累加器内容之和而形成操作数地址的寻址方式称为变址寻址。变址寻址只能对程序存储器中的数据进行寻址操作。由于程序存储器是只读存贮器,因此变址寻址只有读操作而无写操作。在指令符号上采用MOVC的形式。

例:MOVC  A,  @A+DPTR       ;(A+DPTR)——>A

    MOVC  A,  @A+PC          ;(A+PC)——>A

图4  MOVC  A,  @A+DPTR

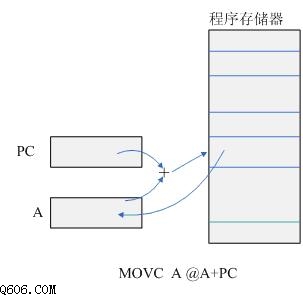

图5  MOVC  A,  @A+PC

6 位寻址

对位地址中的内容进行位操作的寻址方式称为位寻址。由于单片机中只有内部RAM和特殊功能寄存器的部分单元有位地址,因此位寻址只能对有位地址的这两个空间进行寻址操作。位寻址是一种直接寻址方式,由指令给出直接位地址。与直接寻址不同的是,位寻址只给出位地址,而不是字节地址。

例:SETB  20H     ;1——>20H位

    MOV  32H, C   ;进位Cy(即指令中的C)——>32H位

7 相对寻址

以当前程序计数器PC的内容为基址,加上指令给出的一字节补码数(偏移量)形成新的PC值的寻址方式称为相对寻址。相对寻址方式只修改PC值,故主要用于实现程序的分支转移。

例:SJMP  08H    ;PC+2+08H——>PC (该指令为两字节,所以有PC+2)

cm 0pt; TEXT-INDENT: 17.65pt; LINE-HEIGHT: 125%;">对位地址中的内容进行位操作的寻址方式称为位寻址。由于单片机中只有内部RAM和特殊功能寄存器的部分单元有位地址,因此位寻址只能对有位地址的这两个空间进行寻址操作。位寻址是一种直接寻址方式,由指令给出直接位地址。与直接寻址不同的是,位寻址只给出位地址,而不是字节地址。

例:SETB  20H     ;1——>20H位

    MOV  32H, C   ;进位Cy(即指令中的C)——>32H位

7 相对寻址

以当前程序计数器PC的内容为基址,加上指令给出的一字节补码数(偏移量)形成新的PC值的寻址方式称为相对寻址。相对寻址方式只修改PC值,故主要用于实现程序的分支转移。

例:SJMP  08H    ;PC+2+08H——>PC (该指令为两字节,所以有PC+2)
