单片机彩灯是怎样点亮

作者:佚名    文章来源:本站原创    点击数:    更新时间:2009-11-27

如用要获得0.5秒的时间,而单片机的指令周期是1μs0.5秒是1μs5000000倍,所以在程序编写中常用循环语句来完成时间的延长。而空循环一次操作需要2个机器周期的时间(注:这是在用无符号字符型变量作循环变量的情况下,同时是用变量减循环,具体可参看反汇编指令“DJNZ 存储单元 ,目标地址”的说明 ),下面就是一个完成0.5秒延时的程序。

程序是用C51编写的,由于C语言本身不依赖于硬件,便于在不同的单片机进行程序移植。C51与标准C语言主要语句是完全相同的,在程序编写中有不同的地方,在本书的附录中有较为详细的叙述,请参看附录B

void delay05s(void) //延时0.5秒子程序

{

unsigned char i,j,k; //声明三个无符号字符型变量i,j,k

for(i=5;i>0;i--)   //外循环,每次循环约0.1s,共延时为5*0.1s=0.5s

for(j=200;j>0;j--)//每次循环约0.5ms,所以延时约为200*0.5ms=100ms=0.1s

     for(k=250;k>0;k--);//最里面的循环,延时约为250*2us=500 us=0.5ms

}

完成发光二极管以1Hz的闪烁程序设计框图如图2-3所示。

LED

LED

程序开始

延时0.5

延时0.5

                            2-3 1Hz的闪烁程序设计框图

点亮一只发光二极管的完整的程序:(samp2-1.c

#include "reg51.h"              //包含头文件

#define uchar unsigned char   //为了书写简单,定义uchar表示无符号字符型

#define uint unsigned int   //定义uint表示无符号整型

#define ulong unsigned long //定义ulong 表示无符号长型

sbit light=P2^0;      //定义light变最表示P2.0

void delay05s(void) //定义延时0.5秒子函数,函数名为delay05s

{

unsigned char i,j,k;//声明i,j,k为无符号字符型变量

for(i=5;i>0;i--)   //外循环,每次循环约0.1s,共延时为5*0.1s=0.5s

for(j=200;j>0;j--)//每次循环约0.5ms,所以延时约为200*0.5ms=100ms=0.1s

     for(k=250;k>0;k--);//最里面的循环,延时约为250*2us=500 us=0.5ms

}

void main(void)               //主函数

{

while(1)                    // * while循环,当条件为真时(只有0为假)执行下面的循环体,由于条件恒为真,所以构成无限次循环 */

   {

     light=0;                //P2.0端输出低电平,使LED

     delay05s();             //延迟0.5

   light=1;               // P2.0端输出高电平,使LED

     delay05s();             //延迟0.5

   }

}

2、跑马灯

#include "reg51.h"              //包含头文件

#define uchar unsigned char

void delay05s(void)     //延时0.5秒子程序

{

unsigned char i,j,k;

for(i=5;i>0;i--)

for(j=200;j>0;j--)

     for(k=250;k>0;k--);

}

void main(void)               //主函数

{

   uchar i,j;

    while(1)                    //无限循环

   {

     j=0x01;

    /* j初始化为0X01,即0000 0001 */

    for(i=0;i<8;i++) // for循环,条件为i<8,执行下面的循环体,完成8次循环

      {

        P2=~j;

    /* ~j取反。j初始值为0X01,即0000 0001,将j各位取反后为1111 1110,输出到端口信号为“0LED就亮,为“1LED熄灭 */

        delay05s();      //延迟0.5

        j=j<<1;         /* j<<1为变量j中的值左移一位,最低位补“1,结果“0依次左移一位,发亮的LED也就左移一位*/

      }

   }

}

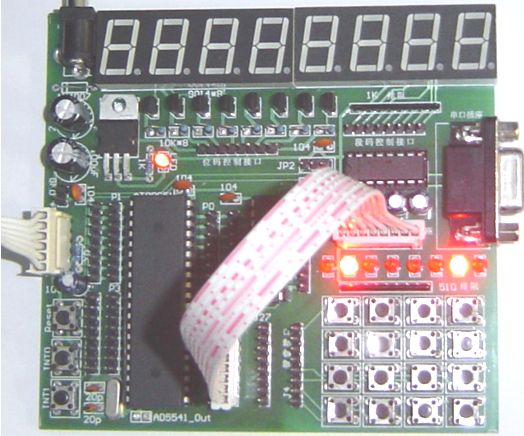

3 任意变幻的LED

控制程序如下(samp2-2.c):

#include "reg51.h"              //包含头文件

#define uchar unsigned char

#define uint unsigned int

#define ulong unsigned long

//定义显示花样数据的数组

uchar dispcode[8]={0x7e,0xbd,0xdb,0xe7,0xdb,0xbd,0x7e,0xff };

void delay05s(void) //延时0.5秒子程序

{

unsigned char i,j,k;

for(i=5;i>0;i--)

for(j=200;j>0;j--)

     for(k=250;k>0;k--);

}

void main(void)               //主函数

{

   uchar i;

    while(1)                    //无限循环

   {



     for(i=0;i<8;i++)      //循环8次,实现显示8个对应花样

      {

        P2=dispcode[i];   /*数组dispcode中的各位数据就是LED所显示花样,

                            其中的0对就的LED亮,1对应的位LED     */

        delay05s();        //延迟0.5

      }

   }

}
