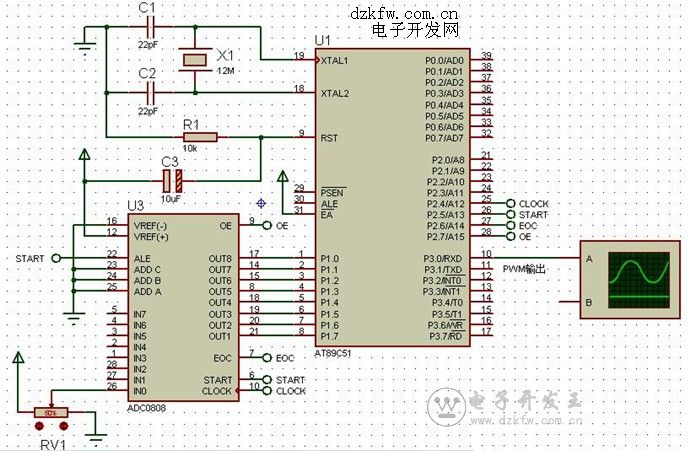

/* 名称：用 ADC0808 控制 PWM 输出

说明：使用数模转换芯片 ADC0808，通过调节可变电阻 RV1 来调节脉冲宽度，

运行程序时，通过虚拟示波器观察占空比的变化。

*/

#include<reg51.h>
#define uchar unsigned char
#define uint unsigned int
sbit CLK=P2^4;  //时钟信号
sbit ST=P2^5;   //启动信号
sbit EOC=P2^6; //转换结束信号
sbit OE=P2^7;  //输出使能
sbit PWM=P3^0;    //PWM 输出
//延时
void DelayMS(uint ms)
{
uchar i;
while(ms--) for(i=0;i<40;i++);
}
//主程序
void main()
{
uchar Val;
TMOD=0x02; //T1 工作模式 2
TH0=0x14;
TL0=0x00;
IE=0x82;
TR0=1;
while(1)
{

ST=0;ST=1;ST=0;  //启动 A/D 转换
while(!EOC);  //等待转换完成
OE=1;
Val=P1;      //读转换值
OE=0;
if(Val==0)   //PWM 输出（占空比为 0%）
{
PWM=0;
DelayMS(0xff);
continue;
                 }
if(Val==0xff)   //PWM 输出（占空比为 100%）
{
PWM=1;
                              DelayMS(0xff);
                               continue;
           }


}

//T0 定时器中断给 ADC0808 提供时钟信号
void Timer0_INT() interrupt 1
{
CLK=~CLK;
}


PWM=1;   //PWM 输出（占空比为 0%~100%）
DelayMS(Val);
PWM=0;
DelayMS(0xff-Val);
