自动控制系统由哪几部分组成

作者:佚名    文章来源:本站原创    点击数:    更新时间:2019-02-17

  自动控制系统组成

  自动控制系统主要由:控制器,被控对象,执行机构和变送器四个环节组成。

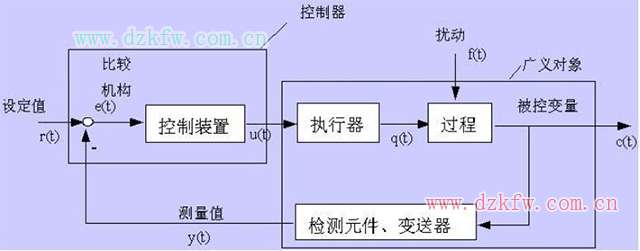

自动控制系统组成原理图

  自动控制系统各部分功能

  (一)控制器

  目前控制系统的控制器主要包括PLC、DCS、FCS等主控制系统。在底层应用最多的就是PLC控制系统,一般大中型控制系统中要求分散控制、集中管理的场合就会采用DCS控制系统,FCS系统主要应用在大型系统中,它也是21世纪最具发展潜力的现场总线控制系统,与PLC和DCS之间有着千丝万缕的联系。控制器是现场自动化设备的核心控制器,现场所有设备的执行和反馈、所有参数的采集和下达全部依赖于控制器的指令。

  (二)被控对象

  在自动控制系统中被控对象一般指控制设备或过程(工艺、流程等)等。在自动控制系统中,广义的理解被控对象包括处理工艺、电机、阀门等具体的设备;狭义的理解可以是各设备的输入、输出参数等。

  (三)执行机构

  在自动控制系统中,执行机构主要是系统中的阀门执行器,根据不同的工艺及流程控制,控制器通过输出信号对执行机构进行控制,执行机构发生动作之后信号反馈给控制器,控制器接收到反馈信号后判断执行器完成了指定动作,一次控制完成。

  (四)变送器

  变送器是将现场设备传感器的非电量信号转换为0-10伏或4-20毫安标准电信号的一种设备。例如温度、压力、流量、液位、电导率等非电量信号,经过变送器转换后才可以接到PLC等控制器接口,才能最终参与整个系统的参数采集和控制。

Tags:自动控制,自动控制系统,组成
