自制一款窗帘全自动开/闭装置,Electric curtain

关键字：窗帘控制电路，开窗，自动控制

作者：高峰

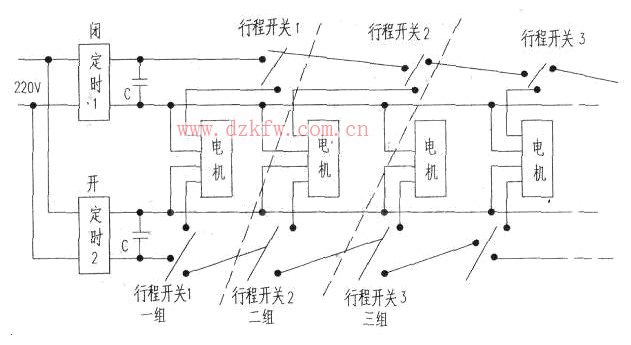

此装置的电路如附图所示。

　　一、工作原理
　　
　　1．当定时器1定时开启，电机开启、窗帘关闭、窗帘到头，行程开关1常闭点断开，而常开点关闭，下一组窗帘盒开始关闭，如此可开启多个窗帘盒。

　　2．当定时器2定时开启，电机运转，窗帘打开，窗帘到头，行程开关l常闭点断开，常开点关闭，下一组窗帘盒开始打开，如此可控制多组窗帘盒。

　　二、优点
　　
　　所有组电机开闭只需两只电容，也就是并联在定时器输出端的电容，减少了成本。而每组窗帘盒只需一个正反向电机和两个行程开关。根据窗帘组总的开（闭）的时间来确定定时时间，如需2分30秒，可定时3分钟。

　　三、所有元件
　　
　　1．定时器2个（带双定时的只需一个）2．电容2只，必须是匹配正反向电机的电容。3．正反向电机，每组窗帘盒2个，包括闭，开，且是具有常闭点、常开点各一个的。

　　根据日常需要对窗帘进行定时，可早、可晚、非常方便。笔者用此装置已一年多，没有出现什么问题。如果临时闭合或打开窗帘，可通过定时器直接手控，也可以在定时器上并联开关，手控窗帘的闭和开。

另外，此装置也可起到防盗作用，窗帘闭合后，小偷会认为家中有人而不敢贸然闯入。
