鱼缸水泵自动开停控制电路,NE555,Discontinuous running circuit

作者:佚名    文章来源:本站原创    点击数:    更新时间:2018-06-06

鱼缸水泵自动开停控制电路,Discontinuous running circuit

关键字:鱼缸水泵控制电路,自动控制,NE555

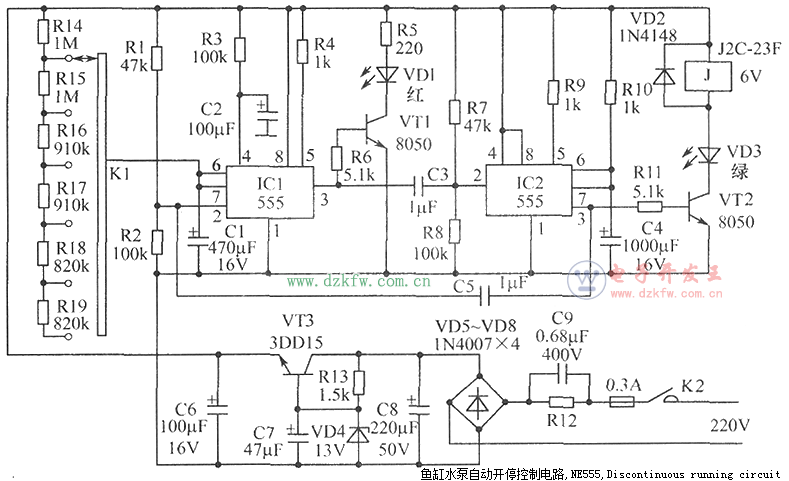

    如图所示为鱼缸水泵自动开停控制电路。它采用两只555时基电路组成。其外围电路具有相似的结构,通过交连电容C5、C3形成闭环。该装置运行有两个状态:即工作状态和间歇状态。为了保证达到每次开启电源时装置处于工作状态(即水泵运行状态),在IC1的4脚有R3和C2组成的复位电路。此电路最小间歇半小时,最大间歇3h。按图中R10给出的数值,水泵工作时间为25min~30min。可根据需要改变其阻值的大小,自行确定工作时间。

     元器件选择:C3、C5须选用无极性电容。K1用单刀6位波段开关。其他元器件选用如图所示。

鱼缸水泵自动开停控制电路,NE555,Discontinuous running circuit

Tags:水泵控制,定时控制,自动控制,NE555
