采用NE555定时器环境湿度测试仪系统电路图

作者:佚名    文章来源:本站原创    点击数:    更新时间:2017-6-26

 随着科技的发展,社会需要能够自动控制的监测设备,环境湿度测试仪就是一种用于环境湿度自动监测控制的设备。本文介绍基于计数器CC4060等构成的环境湿度测试仪,电路简单,调试方便,监测准确,精度高。湿度监测部分采用高分子薄膜式湿敏电容HS1100,具有不需校准的完全互换性,能瞬时退饱和。相对湿度在0%~100%RH范围内,电容量由162pF变到200pF,其误差不大于±2%RH,响应时间小于5 s,在55%RH、25℃、10 kHz条件下,其典型标称电容为180pF,供电电压一般选5 V,工作温度-40℃~100℃。HS1101($5.4714)用做湿度传感器时,测量电路有两种设计方案,一种是线性电压输出式,比例系数为正值;另一种是线性频率输出式,比例系数为负值。本设计采用的是频率输出式。
湿度频率转换电路采用NE555($0.0700)定时器,成本低,性能可靠,只需要外接几个电阻、电容,就可以实现多谐振荡器、单稳态触发器及施密特触发器等脉冲产生与变换电路。本电路其与湿敏电容HS1100和电阻等构成多谐振荡器,通过恰当设置电路中的电阻值,输出方波,实现湿度监测量向频率信号的转换,通过频率信号的高低我们就可以得知环境湿度是否正常。基准频率振荡器和频率电压转换器都采用十四位串行计数器CC4060,它采用CNOS制作工艺、标准DIP-8封装的14位二进制串行计数/分频器集成电路,振荡器的结构可以是RC或晶振电路。CC4060复位端为高电平时,计数器清零且振荡器使用无效;复位端为低电平时,由外接的振荡定时元件控制产生一定频率的信号,并可以输出4分频到10分频,12分频到14分频的脉冲信号。本电路的基准频率振荡器由CC4060及其定时元件组成,产生的频率信号经 12分频后送至D触发器,为D触发器提供时钟脉冲。频率电压转换器则利用的是CC4060的分频功能,将NE555定时器输出的频率信号送至 CC4060,经12分频后输出至D触发器输入端,根据环境是否潮湿产生相应的电平,驱动D触发器工作输出控制电平。输出控制电路可以根据实际需要采取相应的电路,本电路的输出控制部分由三极管控制继电器实现,D触发器输出的高电平,使三极管导通驱动继电器动作,产生报警信号或驱动干燥电路工作,使环境湿度恢复到正常值范围。
湿度监测及湿度频率转换电路

湿度监测及湿度频率转换电路

基准频率产生电路主要由十四位串行计数器CC4060实现,CC4060⑨⑩脚外接基准频率定时元件,产生信号由脚送入CC4060,本电路C1为0.01ΩF,R4为2.7 kΩ,RP1为4.7 kΩ电位器,通过调节电位器,可以产生周期为0.059 4 ms~0.162 8ms,频率为16.8 kHz~6 kHz信号(f=1/2.2(RP1+R4)C1),此信号经12分频后可以得到4 Hz~1.5 Hz的频率,由①脚输出,进入D触发器CD4013($0.1125)③脚,为频率电平转换提供时钟脉冲。Q1、Q2两个三极管构成线与电路,正常工作时Q1或Q2有一个导通,则复位端

脚为低电平,计数器正常工作,当⑦脚4分频输出和①脚12分频输出同时为高电平时,Q1和Q2同时输出高电平,计数器清零,重新开始计数,这个电路主要保证监测电路工作一段时间(0.33ms~1 ms)自动清零一次,避免长时间出现数据错误影响电路正常工作。R5、R6一般都为10 kΩ,R7为47 kΩ,D1为1N4148($0.0054),Q1、Q2为1015。

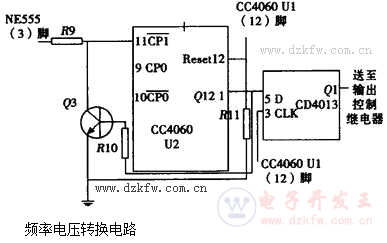

频率电压转换电路

频率电压转换电路,CD4046频率电压转换电路
频率电压转换电路主要由十四位串行计数器CC4060和四D触发器CD4013组成,由NE555③脚送来的频率信号,由CC4060 U2的脚送入计数器,经十二分频后由①脚输出,常态频率为1.6 Hz,湿度增大到90%RH时,频率降为1.5 Hz,送至D触发器CD4013⑤脚,同时输出高电平使Q3导通,锁存进入的信号电平,阻止后面的脉冲信号再次进入CC4060 U2,防止出现干扰,D触发器在CC4060 U1的时钟脉冲(频率为4 Hz~1.5 Hz)控制下,在CD4013①脚输出高电平,控制继电器工作,带动报警或增干电路工作。D触发器工作与否显然取决于CC4060 U1送入的时钟脉冲,U1和U2输出的脉冲下限频率是一样的,这显然无法控制D触发器正常工作,这就需要我们在调试的过程中,轻微调节RP1,使 CC4060 U1输出的时钟频率稍高于1.5 Hz,但低于1.6 Hz(对着湿敏电容吹气增回湿度的方法调试),就能保证电路在常态时D触发器不工作,当湿度超过90%RH时,D触发器输出高电平,驱动后面电路工作。R9为2.2 kΩ,R10为10 kΩ,R11可以和R7合为一个电阻,Q3为1815。
输出控制电路

输出控制电路采用三极管驱动继电器实现开关电路

输出控制电路采用三极管驱动继电器实现,将CD4013①脚输出的电平信号送至NPN型三极管1815的基极。常态时,CD4013①输出低电平,三极管截止,继电器释放;当湿度超过规定量时,CD4013输出高电平,三极管导通,继电器吸合,报警和增干电路工作。用湿敏电容HS1100、十四位串行计数器CC4060、D触发器CD4013等组成的环境湿度测试仪,具有操作简单,调试方便,体积小,精度高等优点,对于一般的电子爱好者都可以轻松调试成功。
