【实验】验证基尔霍夫定律

作者:佚名    文章来源:本站原创    点击数:    更新时间:2018-11-25

验证基尔霍夫定律

一、实验目的
1. 验证基尔霍夫定律的正确性,加深对基尔霍夫定律的理解。
2. 学会用电流插头、插孔测量各支路电流的方法。
二、原理说明
基尔霍夫定律是电路的基本定律。测量某电路的各支路电流及每个元件两端的电压,
应能分别满足基尔霍夫电流定律(KCL)和电压定律(KVL)。即对电路中的任一个节点而
言,应有ΣI=0;对任何一个闭合回路而言,应有ΣU=0。
运用上述定律时必须注意各支路或闭合回路中电流的正方向,此方向可预先任意设定。

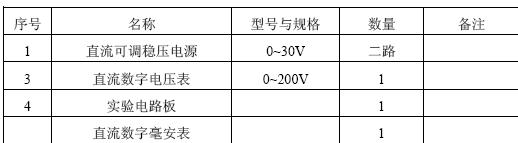

三、实验设备

四、实验内容

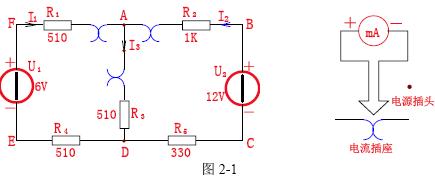

利用实验挂箱上的“基尔霍夫定律/叠加原理”线路,按图2-1 接线。

1. 实验前先任意设定三条支路和三个闭合回路的电流正方向。图4-1 中的I1、I2、I3
的方向已设定。三个闭合回路的电流正方向可设为ADEFA、BADCB 和FBCEF。
2. 分别将两路直流稳压源接入电路,令U1=6V,U2=12V。
3. 熟悉电流插头的结构,将电流插头的两端接至数字毫安表的“+、-”两端。
4. 将电流插头分别插入三条支路的三个电流插座中,读出并记录电流值。
5. 用直流数字电压表分别测量两路电源及电阻元件上的电压值,记录之。

3. 以D 点作为参考点,重复实验内容2 的测量,测得数据列于表中

五、实验注意事项
1.所有需要测量的电压值,均以电压表测量的读数为准。 U1、U2 也需测量,不应取
电源本身的显示值。
2. 防止稳压电源两个输出端碰线短路。
3. 用指针式电压表或电流表测量电压或电流时, 如果仪表指针反偏,则必须调换仪
表极性,重新测量。此时指针正偏,可读得电压或电流值。若用数显电压表或电流表测量,
则可直接读出电压或电流值。但应注意:所读得的电压或电流值的正确正、负号应根据设
定的电流参考方向来判断。
六、预习思考题
1. 根据图4-1 的电路参数,计算出待测的电流I1、I2、I3 和各电阻上的电压值,记入表
中,以便实验测量时,可正确地选定毫安表和电压表的量程。
2. 实验中,若用指针式万用表直流毫安档测各支路电流,在什么情况下可能出现指针
反偏,应如何处理?在记录数据时应注意什么?若用直流数字毫安表进行测量时,则会有
什么显示呢?
七、实验报告
1. 根据实验数据,选定节点A,验证KCL 的正确性。
2. 根据实验数据,选定实验电路中的任一个闭合回路,验证KVL 的正确性。
3. 将支路和闭合回路的电流方向重新设定,重复1、2 两项验证。
4. 误差原因分析。
5. 心得体会及其他。
