矿石收音机原理 最简单的矿石收音机制作方法 简单易懂,一目了然!

作者:佚名    文章来源:本站原创    点击数:    更新时间:2021-04-18
矿石收音机是用天线t和地线以及矿石检波器而组成的没有放大电路的无源收音机,它是最简单的无线电接收装置。人们习惯把那些没有电源,电路中只使用一个检波二极管的收音机称为“矿石收音机”。
制作一个矿石收音机,大概分三步:
一、绕制线圈
用一个维生素瓶或是其它合适的空塑料瓶子,沿瓶口向下约2-3公分钻两个孔。在瓶子上部,把线从右边的孔穿过去,再从第二孔穿回来,如下图所示。用一块胶带将导线粘在两孔所在的位置,以防止绕制线圈的时候滑动。
然后顺时针绕制线圈,当绕制5圈的时候,做一个抽头(见下图)。继续绕制,每5圈做一个抽头,共40圈。在第40圈的位置再钻两个孔,留出10-20公分的导线后同上边的孔一样的锁紧固定。
绕好的线圈如下图所示

最简单的矿石收音机制作方法
绕制线圈
二、架设天线

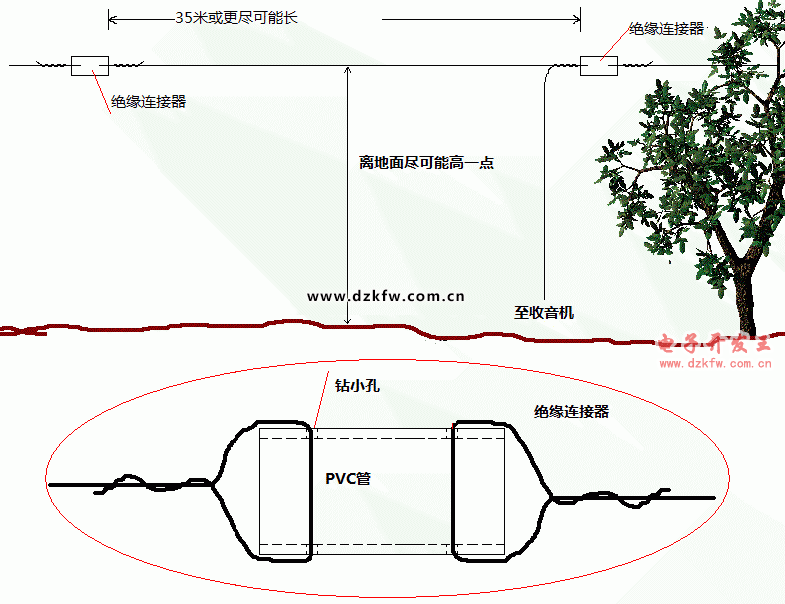

矿石收音机需要一个良好的天线和地面才能有好的收音效果。天线可以用任何导线,但架设的要尽可能高一点,尽可能的长一点。为了保证有一个好的效果,可以用绝缘连接器架设天线。需要注意的是,不要在雷雨天气使用此天线,以免产生危险!

最简单的矿石收音机制作方法
架设天线
地线可以通过连接水管或一根插入潮湿土壤内的金属杆制成。
三、组装

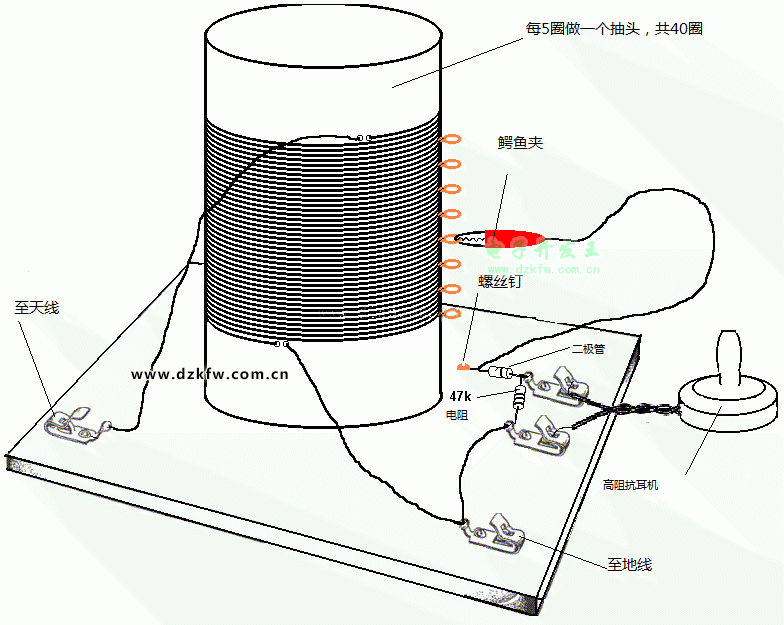

如下图所示,将所有的部件连接起来,调节鳄鱼夹在线圈上抽头的位置。
运气好的话,你应该可以直接听到点什么啦……

矿石收音机连接图
矿石收音机连接图
