收音机天线制作教程

作者:佚名    文章来源:本站原创    点击数:    更新时间:2018-10-05

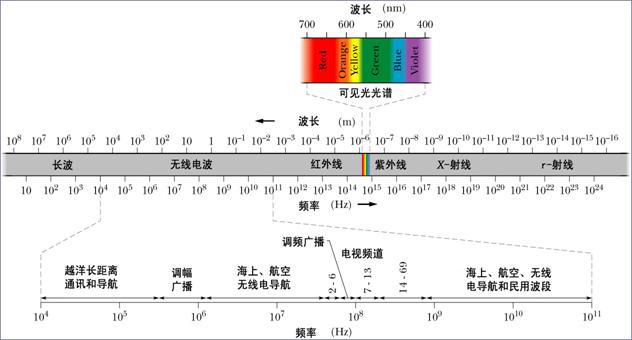

今天我心血来潮又做了一个收音机的天线,接着给大家来个详细的制作教程。体积缩小了好几倍,接收头的放置位置更加有利于电磁波的接收。给大家看个电磁波谱:

收音机天线制作教程

我估计这个固定天线能收到大部分的无线电波。个人认为把它当做一个WIFI的天线也是一个不错的选择。

这次DIY所用的材料与工具:

材料:

1、不锈钢小盆

2、石英灯灯架

3、三棱镜镜架

4、奶瓶瓶盖

5、带屏蔽层的导线,最好用专用的天线。

6、电视天线

工具:

1、老虎钳和尖嘴钳

2、剪刀和钢钉{有电钻可以不用}

3、螺丝螺母若干

4、一个方木块{打孔时垫着}

5、2B铅笔

DIY难度:☆☆

用时:2小时(钻孔费了时间)

DIY花费:大约30RMB{大部分零件家里都有}

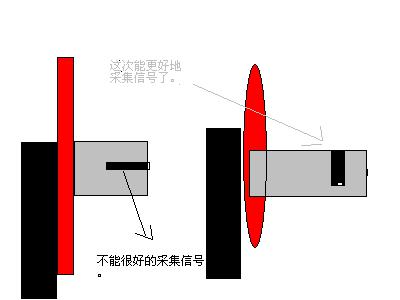

这次的接收头和原来接收头的位置:

收音机天线制作教程

这次反射板和原来的对比:

收音机天线制作教程

本次DIY所用到的工具。(抱歉有的没照上,多多包涵!)

本次DIY所用到的材料。(部分是加工好了的。)

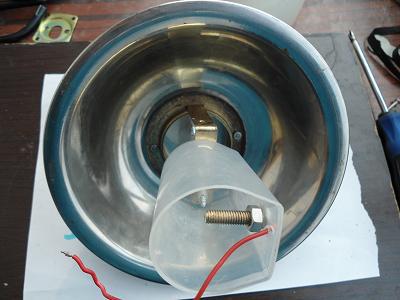

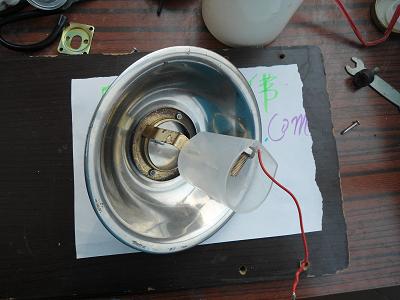

这是最终的成品。很小巧吧!可以携带哦!

接下来是本次DIY的全过程。

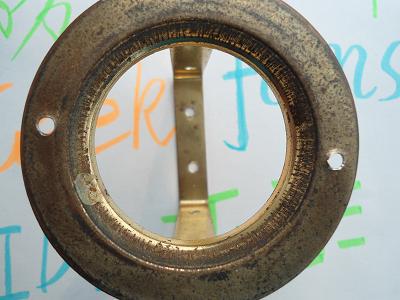

把石英灯灯架两边各打一个孔。(四个更好哦!)

把奶瓶瓶盖用剪刀钻成这样。(如果被妈妈知道是会被打屁屁的。保密哦!)

用螺丝把奶瓶瓶盖和石英灯灯架连起来。(没找到合适的螺丝就用装修用的螺丝来顶替了。)

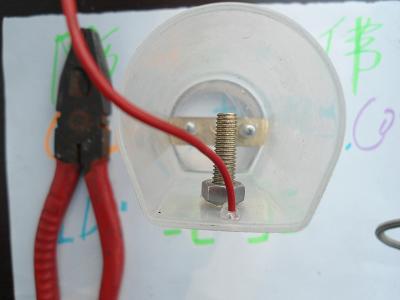

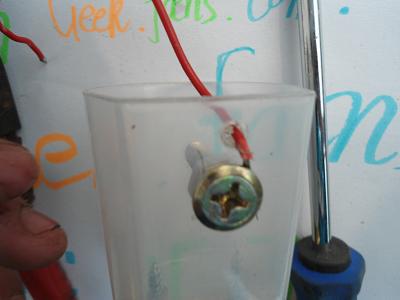

找一根导线,固定在瓶盖上,这个螺丝就是接收头。(如果做电视天线,再在旁边接一条线就好了)

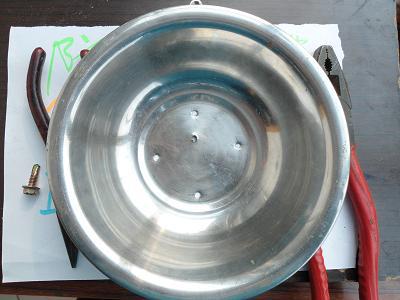

把不锈钢小盆像这样钻两个孔。用铅笔定好位,再用钉子砸出一个小孔,接着用剪刀扩大这个孔,

最后用一个钻头把毛刺去掉。(哎没电钻啊,有电钻轻而易举的搞定。)

用螺丝固定在不锈钢小盆上,这个螺丝是灯架上自带的一个。

后面是这样的。中间那个孔固定支架用。

把三菱镜的支架,弄在盆子上。(完工喽!!!)

请大家欣赏几幅图片:

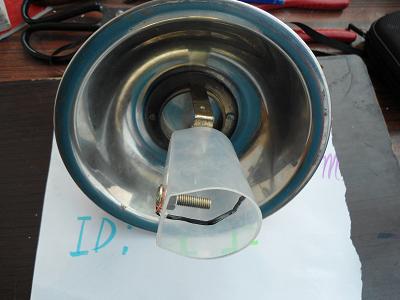

正面看,O(∩_∩)O哈!,有点摸样了。

和我家的小锅对比一下,不错吧!!!!

侧面看看,帅呆了!!!!

我的螃蟹图案,哦哦哦,太高兴了。你做成了吗????

一切完工了,接下来是测试阶段。

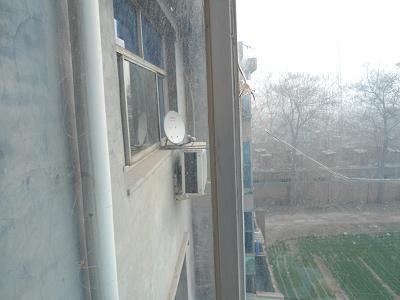

摆放好位置,开始测试。

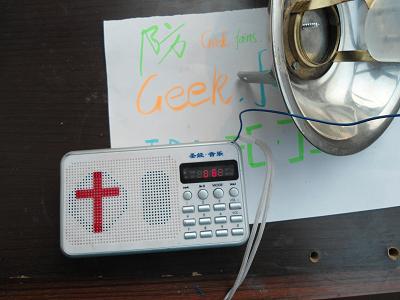

和收音机的天线接起来。

哦,奶奶信基督教,买了个收音机,不错吧!@#¥%……

看不加天线时和加上天线时的对比。效果不错。做完测试时不加天线有8个台,加上后有29个台。

不加天线时收到的频率: 加天线时收到的频率:

1、87.5 2、88.2 1、89.0 2、90.9

3、89.0 4、90.7 3、93.0 4、94.6

5、91.5 6、93.0 5、96.5 6、99.2

7、94.6 8、95.6 7、101.3 8、102.4

9、98.1 9、99.2 9、104.3 10、107.9

10、100.3 11、100.9 11、106.7 12、103.7

12、101.3 13、101.5 13、101.8 14、100.9

14、101.8 15、102.4 15、98.8 16、96.2

16、103.0 17、103.7 17、94.1 18、92.7

18、104.3 19、106.2 19、90.7 20、108.0

20、108.0 21、90.2 22、91.5

23、93.3 24、95.6

25、98.1 26、100.3

27、101.5 28、103.0

28、106.2
