【天线】三单元9dB简单铜丝天线,Simple antenna

作者:佚名    文章来源:本站原创    点击数:    更新时间:2018-10-01

三单元9dB简单铜丝天线,Simple antenna

关键字:9dB天线

线径约1.2mm,底部接RP-SMA 头,最底下一段长度原设计图是多少不记得了,我做的这根现在实测是78mm,不一定是最佳长度,大家可以多试验一下。
    螺旋部分,可以找一根细螺钉来绕,注意是六圈,拉伸至长21.5mm,圈体直径约5mm-6mm。之前做过类似的多根铜丝天线,这根效果最好,实测与我买的原装9dBi出口产品效果相差无几。
三单元9dB简单铜丝天线,Simple antenna

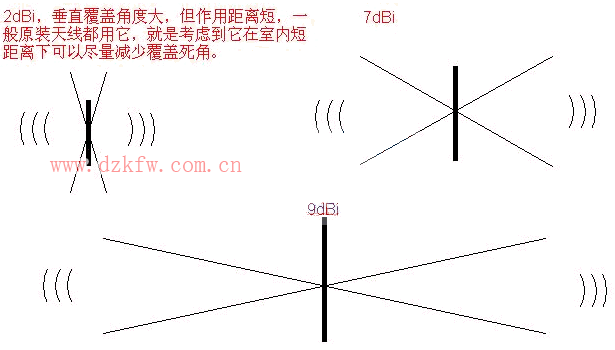

    网友说这种天线是叠加垂直振子,直的部分发射,螺旋部分倒相,辐射仰角小,产生增益。我是这样理解的,信号强度由发射功率决定,而这天线只是把信号压偏,而达到增大发射距离的效果。

    所以做天线要根据自己的实际情况来选择,并不是高增益的天线就一定比低增益的天线更适合你的情况。实际使用中,高增益的全向天线会因为仰角小,在近距离下效果反不如低增益,要在远距离下,高增益天线才能显示出它的效能。


Tags:铜丝天线,antenna,天线制作
责任编辑:admin
