异步电动机接触器联锁正反转控制线路电路

作者:佚名    文章来源:本站原创    点击数:    更新时间:2017-4-29

什么是互锁(联锁)?画出异步电动机接触器联锁正反转控制线路来说明,并在图中标明联锁触头。
   在一个接触器得电动作时,通过其常闭辅助触头使另一个接触器不能得电动作的作用叫联锁(或互锁)。

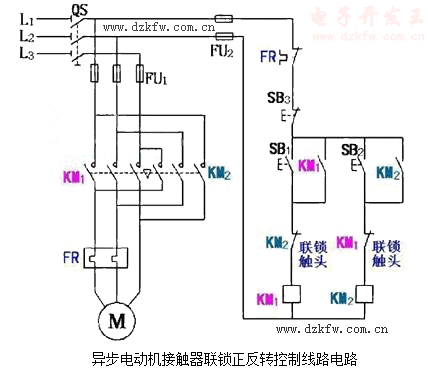

三相异步电动机接触器联锁的正反转控制线路

异步电动机接触器联锁正反转控制线路电路图
为了保证一个接触器得电动作时,另一个接触器不能得电动作,以避免电源的相间短路,就在正转控制电路中串接了反转接触器KM2的常闭辅助触头,而在反转控制电路中串接了正转接触器KM1的常闭辅助触头。
