图解三相异步电机拆解与安装

作者:佚名    文章来源:本站原创    点击数:    更新时间:2016-6-27
    三相异步电动机的拆装与检修。异步电动机的拆装检修是维修电工教学的重要内容,也是技工学校普遍重点关注的技能训练内容。在此提出三相笼式异步电动机的拆装方法、定子绕组首尾端判断、质量检测等技能训练要求,并做重点分析。
    首先要了解异步电动机的铭牌,熟悉异步电动机基本结构,做好拆卸前准备工作是拆装异步电动机过程非常重要的一环,要做到心中有数,不盲目动手。
    第二要正确掌握拆装工具及仪表的使用方法,如铁锤、紫铜棒、拉具、扳手,兆欧表、万用表等工具的正确使用方法。
    第三要掌握安全操作规程,必须进行电气设备安全使用规程教育,钳工安全操作规程以及防火防爆的相关经验,确保技能训练的安全顺利完成,保证人身设备财产的安全。
    第四要特别注意安装在设备上的电动机的拆装时要求:(1)应先切断电源,拆除电动机与三相电源线的连接,应做好电源线的相序标记与绝缘处理;(2)拆卸电动机与机座、皮带轮、联轴器的连接时,先做好相应定位标记,保证电动机与主体设备安全分离;(3)端盖螺钉的松动与紧固必须按对角线上下左右依次旋动;(4)吊装大型电动机的转子应对称平衡钢丝绳,地面铺好木垫,慢慢平移出转子时动作应小心,一边推送一边接引,防止擦伤定子绕组和转子绕组;(5)依次对风罩、风叶、端盖、轴承、转子的拆卸清洗、检查与更换。
对电机进行定期保养、维护和检修时,首先需要将其拆装。如果拆装方法不当,就会造成部分部件损坏,引发新的故障。因此,正确拆装电机是确保维修质量的前提。在学习维修电机时,应优先学会正确的拆装技术。
一、三相异步电机的拆卸
1.拆卸前的准备
(a)切断电源,拆开电机与电源连接线,并做好与电源线相对应的标记,以免恢复时搞错相序,并把电源线的线头做绝缘处理。
(b)备齐拆卸工具,特别是拉具、套筒等专用工具。
(c)熟悉被拆电机的结构特点及拆装要领。
(d)测量并记录联轴器或皮带轮与轴台间的距离。
(e)标记电源线在接线盒中的相序、电机的出轴方向及引出线在机座上的出口方向。
2.拆卸步骤
借助图1所示,简述拆卸步骤:
(a)卸皮带轮或联轴器,拆电机尾部风扇罩。
(b)卸下定位键或螺丝,并拆下风扇。
(c)旋下前后端盖紧固螺钉,并拆下前轴承外盖。


图1 电机拆卸步骤
(d)用木板垫在转轴前端,将转子连同后端盖一起用锤子从止口中敲出。
(e)抽出转子。
(f)将木方伸进定子铁心顶住前端盖,再用锤子敲击木方卸下前端盖,最后拆卸前后轴承及轴承内盖。
3.主要部件的拆卸方法
(a)皮带轮(或联轴器)的拆卸:先在皮带轮(或联轴器)的轴伸端(联轴端)做好尺寸标记,然后旋松皮带轮上的固定螺丝或敲去定位销,给皮带轮(或联轴器)的内孔和转轴结合处加入煤油,稍等渗透后,使锈蚀的部分松动,再用拉具将皮带轮(或联轴器)缓慢拉出,如图2所示。若拉不出,可用喷灯急火在皮带轮外侧轴套四周加热,加热时需用石棉或湿布把轴包好,并向轴上不断浇冷水,以免使其随同外套膨胀,影响皮带轮的拉出。
注意:加热温度不能过高,时间不能过长,以防变形。

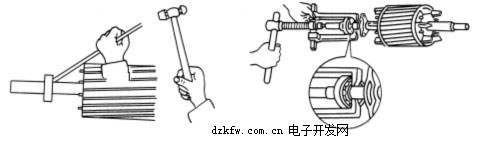

(a)皮带轮的位置标法                      (b)用拉具拆卸皮带轮
图2 拆卸皮带轮
(b)轴承的拆卸:轴承的拆卸可采取以下三种方法。
用拉具进行拆卸  拆卸时拉具钩爪一定要抓牢轴承内圈,以免损坏轴承,如图3所示。


图3 用拉具拆卸轴承                       图4 敲打拆卸轴承
用铜棒拆卸  将铜棒对准轴承内圈,用锤子敲打铜棒,如图4所示。用此方法时要注意轮流敲打轴承内圈的相对两侧,不可敲打一边,用力也不要过猛,直到把轴承敲
出为止。
在拆卸端盖内孔轴承时,可采用如图5 所示的方法,将端盖止口面向上平稳放置,在轴承外圈的下面垫上木板,但不能顶住轴承,然后用一根直径略小于轴承外沿的铜棒或其他金属管抵住轴承外圈,从上往下用锤子敲打,使轴承从下方脱出。


图5 拆卸端盖内孔轴承
    铁板夹住拆卸  用两块厚铁板夹住轴承内圈,铁板的两端用可靠支撑物架起,使转子悬空,
如图6所示,然后在轴上端面垫上厚木板并用锤子敲打,使轴承脱出。

图6  铁板架住拆卸轴承 (c) 抽出转子:在抽出转子之前,应在转子下面气隙和绕组端部垫上厚纸板,以免抽出转子时碰伤铁心和绕组。对于小型电机的转子可直接用手取出,一手握住转轴,把转子拉出一些,随后另一手托住转子铁心渐渐往外移,如图7所示。


在拆卸较大的电机时,可两人一起操作,每人抬住转轴的一端,渐渐地把转子往外移,若铁
图7小型电机转子的拆卸
心较长,有一端不好出力时,可在轴上套一节金属管,当作假轴,方便出力。
如图8所示。


对大型的电机必需用起重设备吊出。如图9所示。
单相异步电机的拆卸
  由于单相异步电机结构较三相异步电机简单,且重量轻、体积小,通常只要会拆卸三相电机的,就会拆卸单相电机。只有带启动开关的单相电机在拆卸时,相对要复杂一些,因此在拆卸时,注意不要碰坏启动开关。


1—钢丝绳;2—衬垫(纸板或纱头);3转子铁心可搁置在定子铁心上,但切勿碰到绕组;
4—重心;5—绳子不要吊在铁心风道里;6—支架;
图9 用起重设备吊出转子
