智能手机的电路结构可以分为射频处理器电路、基带处理器电路、应用处理器电路、存储器电路、电源管理电路、音频处理器电路、显示触摸电路、传感器电路、摄像处理电路、功能电路、接口电路等。

智能手机电路结构由主板来承载，主板是非常重要的部件，它与各部件之间通过FPC或触点进行连接，主板完成了智能手机的所有电路功能，智能手机信号的输入、输出、处理、发送以及整机的供电、控制等工作都需要主板来完成。

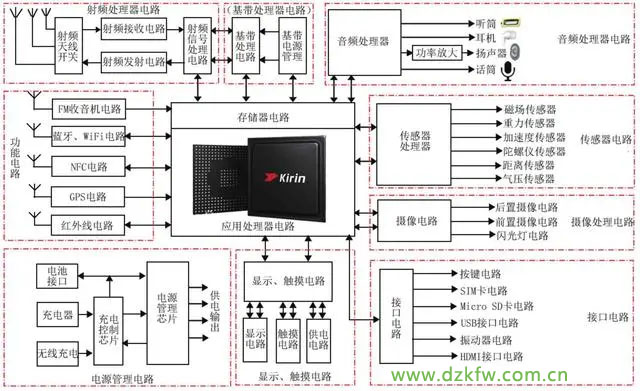

智能手机的电路结构如图1-12所示。


图1-12　智能手机的电路结构
智能手机的硬件构成如图1-13所示。


图1-13　智能手机的硬件构成

---

电路图是人们为了研究和工程的需要，用国家标准化的符号绘制的一种表示各元器件组

成的图形。通过电路图可以详细的知道它的工作原理，是分析性能、安装电子产品的主要设

计文件。在设计电路时，也可以从容地在纸上或电脑上进行，确认完善后再进行实际安装，

通过调试、改进，直至成功。

1.1 电路图的组成及分类

手机中的电路图包括原理图、方框图、装配图和印板图等，我们掌握看图方法，并能够实际运用到维修工作中去。

1.电路图的组成

电路图主要由元件符号、连线、结点、注释四大部分组成。

元件符号表示实际电路中的元件，它的形状与实际的元件不一定相似，甚至完全不一样。但是它一般都表示出了元件的特点，而且引脚的数目都和实际元件保持一致。

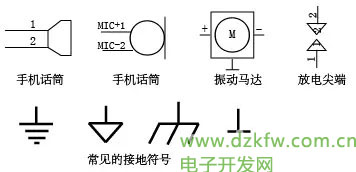

智能手机中的元件符号如图1-1所示。



图1-1 智能手机中的元件符号

连线表示的是实际电路中的导线，在原理图中虽然是一根线，但在常用的印刷电路板中往往不是线而是各种形状的铜箔块，就像收音机原理图中的许多连线在印刷电路板图中并不一定都是线形的，也可以是一定形状的铜膜。

结点表示几个元件引脚或几条导线之间相互的连接关系。所有和结点相连的元件引脚、导线，不论数目多少，都是导通的。

智能手机的连线和结点如图1-2所示。



图1-2 智能手机的连线和结点

注释在电路图中是十分重要的，电路图中所有的文字都可以归入注释—类。细看以上各图就会发现，在电路图的各个地方都有注释存在，它们被用来说明元件的型号、名称等等。

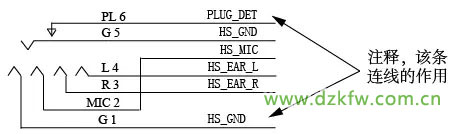

智能手机的注释如图1-3所示。



图1-3 智能手机的注释

2.电路图的分类

常遇到的电子电路图有原理图、方框图、装配图和印板图等。

（1）原理图

原理图又叫做“电原理图”。这种图，由于它直接体现了电子电路的结构和工作原理，所以一般用在设计、分析电路中。

分析电路时，通过识别图纸上所画的各种电路元件符号，以及它们之间的连接方式，就可以了解电路实际工作时的原理，原理图就是用来体现电子电路的工作原理的一种工具。

（2）方框图（框图）

方框图是一种用方框和连线来表示电路工作原理和构成概况的电路图。从根本上说，这也是一种原理图，不过在这种图纸中，除了方框和连线，几乎就没有别的符号了。

它和上面的原理图主要的区别就在于原理图上详细地绘制了电路的全部的元器件和它们的连接方式，而方框图只是简单地将电路按照功能划分为几个部分，将每一个部分描绘成一个方框，在方框中加上简单的文字说明，在方框间用连线（有时用带箭头的连线）说明各个方框之间的关系。

所以方框图只能用来体现电路的大致工作原理，而原理图除了详细地表明电路的工作原理之外，还可以用来作为采集元件、制作电路的依据。

（三）元件分布图（装配图）

它是为了进行电路装配而采用的一种图纸，图上的符号往往是电路元件的实物的外形图。我们只要照着图上画的样子，依样画葫芦地把一些电路元器件连接起来就能够完成电路的装配。这种电路图一般是供初学者使用的。

装配图根据装配模板的不同而各不一样，大多数作为电子产品的场合，用的都是下面要介绍的印刷线路板，所以印板图是装配图的主要形式。

（四）印制板图

印制板图的全名是“印刷电路板图”或“印刷线路板图”，它和装配图其实属于同一类的电路图，都是供装配实际电路使用的。

印刷电路板是在一块绝缘板上先覆上一层金属箔，再将电路不需要的金属箔腐蚀掉，剩下的部分金属箔作为电路元器件之间的连接线，然后将电路中的元器件安装在这块绝缘板上，利用板上剩余的金属箔作为元器件之间导电的连线，完成电路的连接。由于这种电路板的一面或两面覆的金属是铜皮，所以印刷电路板又叫“覆铜板”。

印板图的元件分布往往和原理图中大不一样。这主要是因为，在印刷电路板的设计中，主要考虑所有元件的分布和连接是否合理，要考虑元件体积、散热、抗干扰、抗耦合等等诸多因素，综合这些因素设计出来的印刷电路板，从外观看很难和原理图完全一致；而实际上却能更好地实现电路的功能。

随着科技发展，现在印刷线路板的制作技术已经有了很大的发展；除了单面板、双面板外，还有多面板，已经大量运用到日常生活、工业生产、国防建设、航天事业等许多领域。 在上面介绍的4种形式的电路图中，电原理图是最常用也是最重要的，能够看懂原理图，也就基本掌握了电路的原理，绘制方框图，设计装配图、印板图这都比较容易了。掌握了原理图，进行电器的维修、设计，也是十分方便的。

1.2 智能手机元件电路符号

在电路中，各种电子元器件都有它们特定的表示方式，即元器件电路符号，开始识图首先要学会识别元器件电路符号。

1.手机中的基本电子元件符号

在手机电路原理图中，使用最多的就是电阻、电容、电感等最基本的电子元件，要求能熟练掌握这些符号的画法，特别注意区分新旧标准及国外电路图中元件符号的画法。

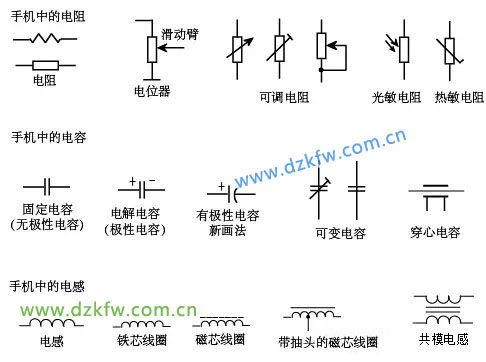

如图1-4所示是手机的基本电子元件符号。



图1-4 手机的基本电子元件符号

2.手机中的二极管符号

在半导体器件中，二极管在手机中的应用比较多，不同功能的二极管的画法是有区别的。例如：发光二级管主要用在有照明和发光需求的电路中，那么在手机中，如果看到二极管的符号，无非是键盘灯电路、LCD背光灯电路、闪光灯电路、信号灯电路等，然后根据电路的注释就能清楚具体是哪一部分的电路了。

如图1-5所示是手机中的二极管符号。



图1-5 手机中的二极管符号

3.手机中的晶体管符号

在手机中，晶体管是在控制电路和放大电路中最关键的元件，虽然画法各异，但是基本功能不变，在识别手机中的晶体管符号的时候，注意区分材料、结构、实现的电路功能等，要结合整体电路进行综合分析。

如图1-6所示是手机中的晶体管符号。



图1-6 手机中的晶体管符号

4.手机中的数字电路符号

随着手机功能不断增加，数字电路在手机中的应用也越来越广泛，掌握和了解数字电路的功能符号是熟练阅读手机原理图的基础。

如图1-7所示是手机中数字电路部分的功能符号。



图1-7 手机中数字电路部分的功能符号

5.手机中的开关符号

手机中的按键、照相功能键、导航按键、开关机按键等都属于开关，如图5-8所示是手机中的开关符号。



图1-8 手机中的开关符号

6.手机中的连接件符号

如图5-9所示是手机中的常见连接件符号，同样是耳机插孔，但是有不同的画法，在电路识图的时候要注意区分这些细节。





图1-9 手机中的常见连接件符号

以上是在智能手机电路中出现较多的一些电路符号，当然还有其他一些符号，我们在讲具体电路的时候会有说明，不再赘述。
