一般电接点压力表用于测量各种流体介质的压力，单位为兆帕（MPa）。通常，仪表与电气设备器件配套使用，可对被测压力的各种气体、液体介质实现自动控制和报警。

1、电接点压力表的结构

由测量系统、指示系统、磁助电接点装置、外壳，调整装置和接线盒组成。

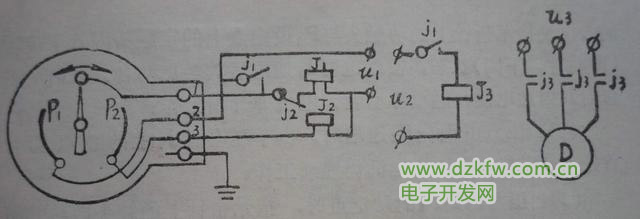

2、电接点压力表的内部接线图。如下：



电接点压力表内部接线图

3、电接点压力表的工作原理

当压力达到下限位时，电接点压力表的活动触头与下限触头接通，J1继电器得电自锁，J1常开触头闭合，驱动J3，电机得电运转。系统开始补压，当压力达到系统上限压力时，活动触头与上限触头接通，继电器J2线圈得电动作，J2常闭触头断开，切断J1继电器线圈，J1常开触头断开，电机失电停止运转。

4、电接点压力表的上下限调整

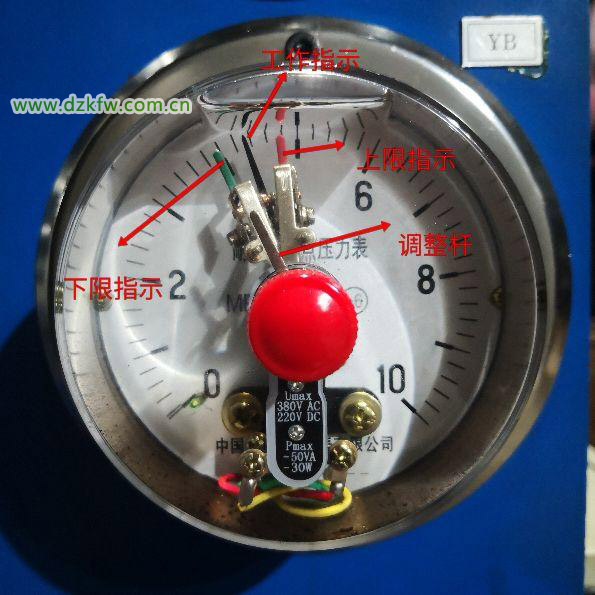

电接点压力表

绿色指针表示电接点压力表的下限位位置，黑色指针表示系统工作压力位置，红色指针表示电接点压力表的上限位位置。

如图：调整杆带动上、下限连接螺丝左右移动，达到需要调整的上、下限压力位置即可。例如要调整下限位，即把红压帽向下压，带动调整杆移动到绿色指针上方的调整螺丝处（上、下限位指针都与各自的调整螺丝相连接的），推动螺丝，指针即可向左移动，到达需要调整的压力即可停止移动；电接点压力表上限调整也是一样的。

5、压力罐电接点压力表自动上水电路图

分享一个压力罐电接点压力表自动上水电路图，学习下压力罐电接点压力表自动上水的电路设计方法，需要的朋友参考下。

压力罐电接点压力表的使用实例

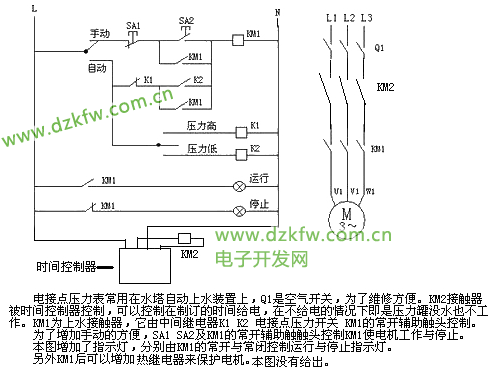

压力罐电接点压力表自动上水电路图，如下：

电接点压力表常用在水塔自动上水装置上，Q1是空气开关，为了维修方便。KM2接触器被时间控制器控制，可以控制在制订的时间给电，在不给电的情况卞即是压万罐没水也不工作。KM1为上水接触器，它由中间继电器K1  K2电接点压力开关   KM1的常开辅助触头控制。为了增加手动的方便，SA1  SA2及KM1的常开辅助触触头控制KM1使电机工作与停止。本图增加了指示灯，分别由KM1的常开与常闭控制运行与停止指示灯。另外KM1后可以增加热继电器来保护电机。本图没有给出。
