交流接触器控制电动机正反转及正转、反转、停止三种状态指示灯电路图

作者:佚名    文章来源:本站原创    点击数:    更新时间:2023/9/9

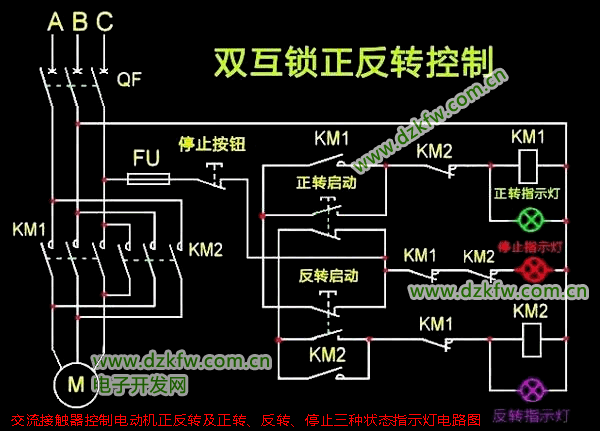

交流接触器控制电动机正反转及正转、反转、停止三种状态指示灯电路图,见下图所示。双互锁正反转控制电路图如下:
交流接触器控制电动机正反转及正转、反转、停止三种状态指示灯电路图
●KM1为电动机正转交流接触器;KM2为电动机反转交流接触器。
●利用电动机正转时,交流接触器KM1线圈必须得电、反转时接触器KM2线圈必须得电的状态,在两只交流接触器线圈上并联两只工作电压与交流接触器线圈工作电压一样的指示灯,即可完成电动机正反转指示灯。
●而停止运行状态指示灯则是利用两只交流接触器的常闭触点来串联一个电压为380V的指示灯,完成停止指示灯的指示状态。只要正转KM1与反转KM2
它们其中任何一个工作,即此时常闭触点转换为常开触点,停止指示灯就不能形成闭合回路,所以它不会亮。
●有了上图所示的电路图,即可依葫芦画瓢了,就是这么简单的接线即可。
♥友情提示,上图中的正转启动按钮与反转启动按钮都是双层的,就是里面有一组常闭和一组常开触点,正转与反转它们之间互相互锁,避免误动作。
