一、供水系统的要求及控制线路的组成
1．供水系统对水泵的要求
（1）在高位水箱中设置水位信号器，由水位信号器控制水泵的自动运行。当高位水箱水位达到低水位时，生活水泵启动向高位水箱注水；当水箱中水位升至高水位时，自动关闭水泵。
（2）为了保障供水的可靠性，生活水泵分为工作泵和备用泵；当工作泵发生故障时，备用泵应能自动投入（简称备泵自投）。
（3）应有水泵电动机运行指示及自动、手动控制的切换装置、备用泵自动投入控制指示。
2．控制线路的组成
该供水系统设置地下水池和高位水箱，地下水池设于大厦底层，高位水箱设于大厦顶层。 水泵供水控制系统原理图如下图所示，图（a）为水泵电动机主电路、电源为交流380/220V；图（b）为控制电路，由水位信号控制回路、1#～2#电动机控制回路组成，控制电压分别为交流220 V、交流380 V。

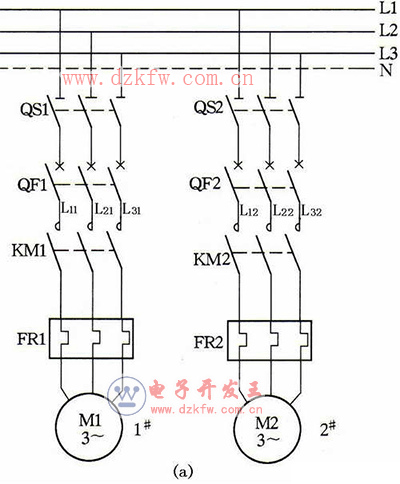

（a）生活水泵的电气控制主电路

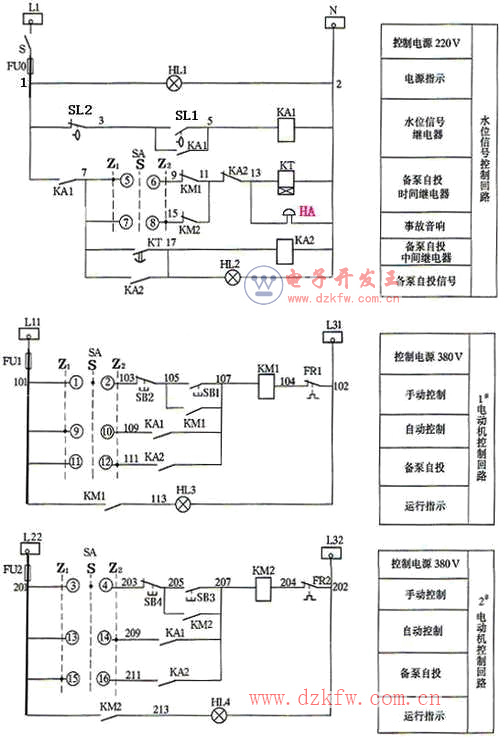

（b）生活水泵的电气控制的控制电路

生活水泵的电气控制原理图
（a）主电路（b）控制电路

二、小功率生活水泵的电气控制线路的工作原理分析
SA是万能转换开关（LW5系列），万能转换开关的操作手柄一般是多档位的，触点数量也较多。其触点的闭合或断开在电路中是采用展开图来表示，即操作手柄的位置用虚线表示，虚线上的黑圆点表示操作手柄转到此位置时，该对触点闭合；如无黑圆点，表示该对触点断开。转换开关触点闭合表如下表所示，用“×”表示触头闭合，无此标记表示触头断开。

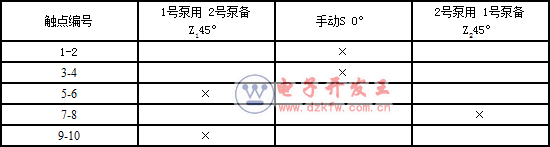

转换开关触点闭合表
