选用电磁阀，无非就是要弄清楚以下几个设计参数：

• 电磁阀的通口数和工作位置数
• 电磁阀的中位机能
• 工作压力和流量
• 接口尺寸和通径

下面我们逐条来确定。

一、确定通口数和工作位置数

（二通、三通、四通……）（二位、三位、四位……）

根据使用目的选择合适的通口数。

1.1、若用电磁阀控制单作用气缸，一般选择三通阀，如下图所示：

• 电磁阀失电，三通阀回到初始状态，单作用气缸活塞杆在弹簧作用下退回；
• 电磁阀得电，三通阀换向，单作用气缸活塞杆向前伸出。

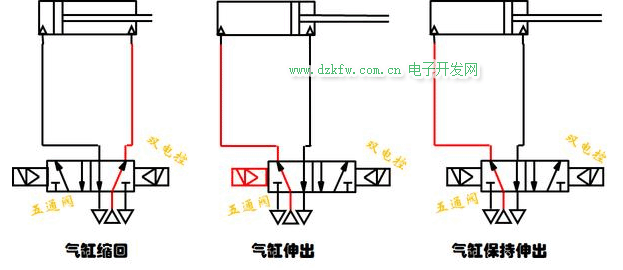

1.2、若用电磁阀控制双作用气缸，一般选择四通阀或五通阀，如下图所示：

• 电磁阀未得电，五通阀处于初始状态，双作用气缸处于初始状态；
• 电磁阀得电，五通阀换向，双作用气缸伸出；
• 电磁阀失电，五通阀保持当前位置，双作用气缸保持伸出状态；

1.3、若用电磁阀控制管道中的流体，一般选择二通阀或三通阀。

二、确定中位机能

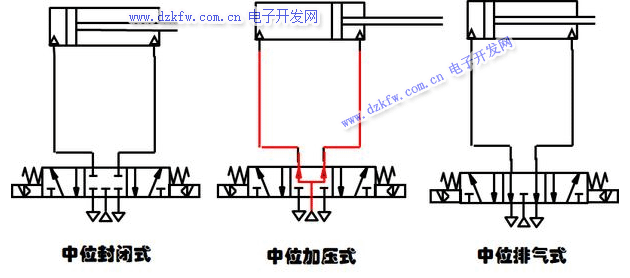

中位机能的种类繁多，仅以三种常用的中位机能为例说明:

中位封闭式：能使气缸定位在行程中间任何位置，但因为阀本身的泄漏，定位精度不高

中位加压式：中位时进气口与两个出气口同时相通，因活塞两端作用面积不相等，故活塞杆仍然会向前伸出。

中位排气式：中位时两个出气口与排气口相通气缸活塞杆可以任意推动 。

三、确定工作压力和流量

一般工厂用的压缩空气压力一般在6~8bar，所以常规的电磁阀的耐压等级都会比这个高，所以一般不细究。主要还是要确定一下用气量，也就是所谓的流量，因为这关系到气缸的伸出速度。

3.1、如何计算气缸得用气量？

在选择之前，首先你得知道你所需要得用气量是多少吧？所以这里给出一个气缸用气量得计算公式：

其中：

Q：气缸的最大耗气量，L/min

D：缸径，cm

Vmax：气缸的最大速度，mm/s

P:使用压力，Mpa

3.2、根据所选气缸的用气量计算Cv值

同样，Cv值也有一个计算公式，但是我们这里说的是简易选型步骤，我们这里仅以电磁阀样本上所标的额定流量来匹配气缸的用气量就好了。虽然，不是很精确，但是一般的气缸应用场合已经足够了。也就是说我们可以直接跳过计算Cv值这一步。

那什么情况下，需要用到Cv值呢？一般在需要精确控制的场合，才会用到，比如调压阀等。

四、确定电磁阀的接口尺寸和流量

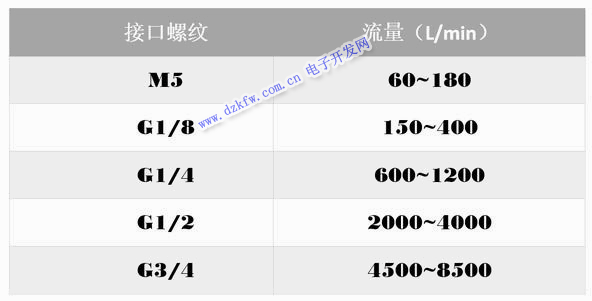

其实选用电磁阀，最主要的参数就是阀的接口尺寸、以及流量。力士乐给出了一份接口尺寸与流量的对应表，依据是各个厂家产品的平均值，可供选型时参考之用。

假设你在第三步中计算得到气缸所需的用气量大概是1000L/min，那选择G1/4接口的电磁阀即可。

五、总结

上面的选型方法，特别是在流量部分，仅适用于对控制精度要求不高的场合。当选用比例阀，调压阀时，不能单纯的以额定流量作为唯一的依据，还是要计算以下Cv值的。

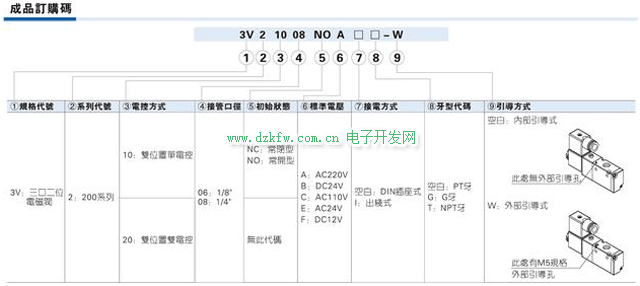

另外，在产品样本手册上，还有包括电控方式、电压、接电方式、先导控制方式等参数，下面贴出一份亚德客某一型号的订购代码，供参考，这里不做过多说明。
