220v/24v电磁阀线圈电阻,电磁阀线圈电阻一般是多少

作者:佚名    文章来源:本站原创    点击数:    更新时间:2024/1/27
​220v/24v电磁阀线圈电阻,电磁阀线圈电阻一般是多少

220v/24v电磁阀线圈电阻
24v电磁阀线圈的阻值大概在20欧姆至200欧左右,不同厂商不同型号阻值也不一定相同,如果测量阻值不在这些范围,线圈可能就有问题了。
220v电磁阀线圈阻值是大约是6/220(Ω),电磁阀也是要看功率的,用在4Kg压力管道上和10Kg管道上的肯定不同对吧,不过一般肯定大于300欧姆的,0.2欧姆的这个肯定是坏了,1.16K欧姆的不能确定,关于电接点压力表的螺丝除了连接线固定螺丝。

电磁阀线圈电阻一般是多少
根据线圈的功率大小,阻值不同,和质量及功率有关系,质量好的功率一般较小,约4W,降得发热。R=U2/P,电压的平方除以功率,看一下铭牌知晓。
电阻的大小会影响它控制回路的特性。比如电阻大了,电源不变,给控制负载的特性却变了,影响负载的工作特性。主要体现在电压,电流等,电流大,开启时间短,电流小,能开启,但是时间慢。详细分析,需要从具体结构,电磁理论分析。宗旨,电阻值越小越好,如要加延时,可以给回路加延时电路实现。





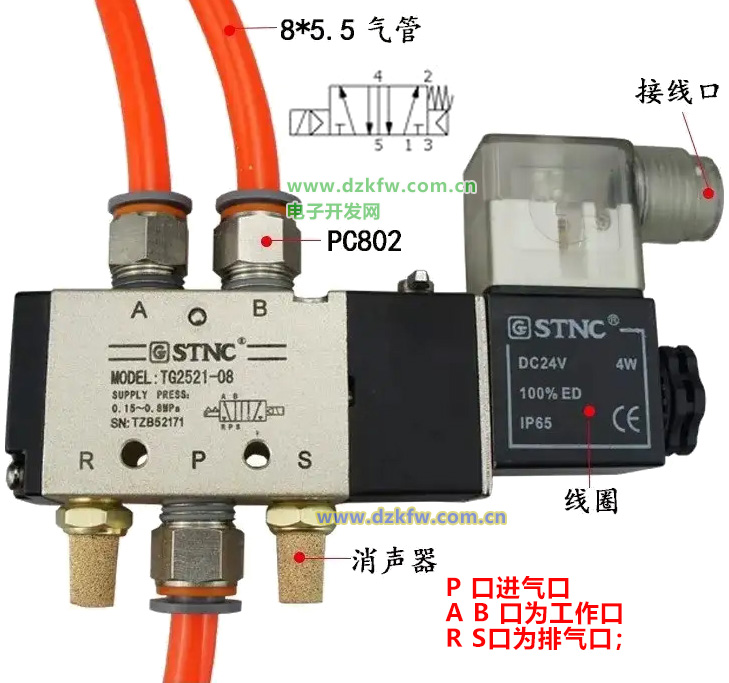

电磁阀有其对应的铭牌,再举例介绍下电磁阀铭牌上符号含义:

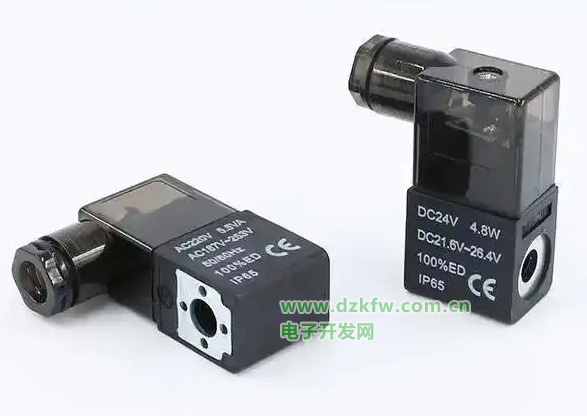

DC24V/AC110V是输入电压,50Hz/60Hz是频率,6.0VA是线圈的功率6W;Voltagerange是电压范围;AMP. 58mA 是最大输入电流;Temp.rise35℃是指温升35摄氏度;100%ED表示线圈可以24小时通电使用;IP是指这个线圈的防护等级,6是防尘,5是防水。

​电磁阀短路、不工作、关闭不了怎么办?一篇文章教你故障排查

本文就给大家带来,电磁阀使用过程中,常见的故障要怎么解决,使用久了要怎么排查问题。



电磁阀线圈的额定电压有DC12V、DC24V、AC24V(50/60Hz)、AC110V(50/60Hz)、AC220V(50/60Hz)、AC380V(50/60Hz)。

一般在电气设计时要么采用AC220V(不需加装开关电源,成本低、线路简单而便于维护)、要么采用DC24V(常用的的安全电压、开关电源/电磁阀线圈都易于维修更换)。



检测电磁阀好坏的方法

先给电磁阀通上被控制的介质(带压力的液体、气体<空气>,压力值为电磁阀使用压力范围的中间值),再给电磁阀线圈通电,如果被控制介质有从通到断或从断到通的状态的变化,那么电磁阀就是好的,否则就是有问题的。

电磁阀常见故障

1、线圈短路或断路

检测方法:

先用万用表测量其通断,阻值趋近于零或无穷大,那说明线圈短路或断路。如果测量其阻值正常(大概是几十欧),还不能说明线圈一定是好的(我有一次测得一个电磁阀线圈阻值大概50欧姆,但电磁阀无法动作,更换该线圈后一切正常),请进行如下最终测试。

找一个小螺丝刀放在穿于电磁阀线圈中的金属杆的附近,然后给电磁阀通电,如果感觉到有磁性,那么电磁阀线圈是好的,否则是坏的。

处理方法:更换电磁阀线圈。



2、插头/插座有问题

故障现象:

如果电磁阀是有插头/插座的那种,有可能出现插座的金属簧片问题(笔者就碰到过)、插头上接线的问题(比如将电源线接到接地线上去了)等原因无法将电源送到线圈中。

最好养成一个习惯:插头插在插座上之后把固定螺丝拧上,线圈上在阀芯杆之后把固定螺母拧上。

如果电磁阀线圈的插头配备有发光二极管电源指示灯,那么采用DC电源驱动电磁阀时即行就要接对,否则指示灯不会亮。

另外,不要将不同电压等级的带发光二级管电源指示的电源插头调换使用,这样会导致发光二极管被烧毁/电源(换用低电压等级的插头)出现短路或发光二极管发光很微弱(换用高电压等级的插头)。

如果不带电源指示灯,电磁阀线圈是不用区分极性的(不象线圈电压为直流的晶体管时间继电器以及线圈上并联有二极管/电阻泄漏回路的线圈电压为直流的中间继电器<这种中间继电器以原装小日本的居多>,需要区分极性)。

处理方法:修正接线错误、修复或更换插头、插座。

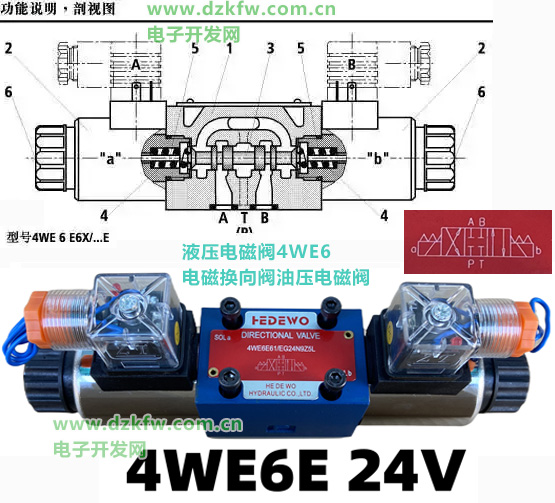

3、阀芯问题

故障现象一:

在电磁阀所通介质压力正常的情况下,按下电磁阀红色的手动按钮,电磁阀都没有任何反应(压力介质没有出现通断的变化),说明阀芯一定是坏的。

处理方法:检查介质是否存在问题,如压缩空气内是否有很多积水(有时候油水分离器起的作用不是很大,特别是当管路设计不良时通到电磁阀的压缩空气会有很多积水)、所通液体介质是否有很多杂质。

然后清除电磁阀及管路中的积水或杂质。如果再不行,请维修(如果你有时间有耐心而且有必要的话@_@)或更换阀芯,或者干脆把整个电磁阀全部换掉。

故障现象二:

经过检查,线圈是原配线圈而且线圈通电时磁性正常,但电磁阀依然不动作(这时电磁阀手动按钮的功能有可能是正常的),说明阀芯是坏的。

处理方法:请维修或更换阀芯,或者干脆把整个电磁阀全部换掉。



电磁阀故障与排除

一、电磁阀通电后不工作

检查电源接线是否不良→重新接线和接插件的连接

检查电源电压是否在±工作范围-→调致正常位置范围

线圈是否脱焊→重新焊接

线圈短路→更换线圈

工作压差是否不合适→调整压差→或更换相称的电磁阀

流体温度过高→更换相称的电磁阀

有杂质使电磁阀的主阀芯和动铁芯卡死→进行清洗,如有密封损坏应更换密封并安装过滤器

液体粘度太大,频率太高和寿命已到→更换产品

二、电磁阀不能关闭

主阀芯或铁动芯的密封件已损坏→更换密封件

流体温度、粘度是否过高→更换对口的电磁阀

有杂质进入电磁阀产阀芯或动铁芯→进行清洗

弹簧寿命已到或变形→更换

节流孔平衡孔堵塞→及时清洗

工作频率太高或寿命已到→改选产品或更新产品

三、其它情况

内泄漏→检查密封件是否损坏,弹簧是否装配不良

外泄漏→连接处松动或密封件已坏→紧螺丝或更换密封件

通电时有噪声→头子上坚固件松动,拧紧。电压波动不在允许范围内,调整好电压。铁芯吸合面杂质或不平,及时清洗或更换。



现场快速判断电磁阀好坏方法

一、首先检查是不是电磁阀电磁线圈故障?

在DCS上给二位阀给开或者关的信号,然后看电磁阀是否得失电,一般在现场听声音即可。若听不到,那线圈肯定是有问题,至于电磁阀本身是不是有问题?(下面解释)

如果电磁线圈问题,首先检查接线,看是不是有虚接,或者有短路现象,如果线路上没问题就是电磁阀线圈烧坏,可拆下电磁阀的接线,用万用表测量,如果开路,则电磁阀线圈烧坏。

原因有线圈受潮,引起绝缘不好而漏磁,造成线圈内电流过大而烧毁,因此要防止雨水进入电磁阀。此外,弹簧过硬,反作用力过大,线圈匝数太少,吸力不够也可使得线圈烧毁。

二、若线圈是好的,那就是电磁阀本身的问题。

一般可以在手动调节处用一字起由1调到0位置,使阀打开,若是能打开就说明的确是线圈的问题,换个线圈就可以了,若打不开,就拆电磁阀,看是不是阀芯卡住,或者是有杂粒堵,清洗正确应该用CCL4。

但是考虑到现场没有条件的话,可以用汽油,实在没有用水也可以,清洗后可以用现场仪表气进行吹干,拆时务必记好各部件的顺序,不注意的话,装的时候很容易出错,顺序记错就算你清洗好电磁阀,即使电磁阀已经通了也还是打不开的!
