一、空心变压器的电路模型：

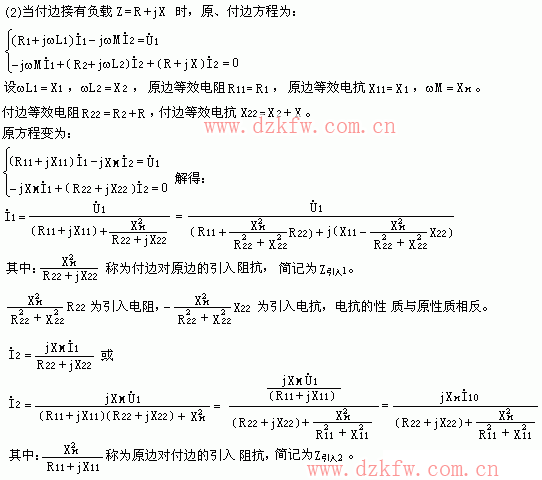

二、传输方程：分两种情况讨论。
(1)付边开路：

　

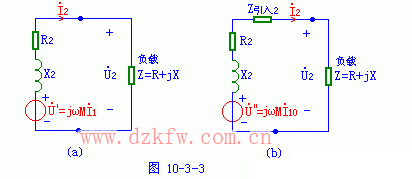

　　从电流的解答形式可以看出原边、付边参数之间的影响。空心变压器的原边和付边在不同条件时的等值电路如图10-3-2和10-3-3(a)、(b)。
　
　　　利用各种等值电路可以简化空心变压器电路的计算。

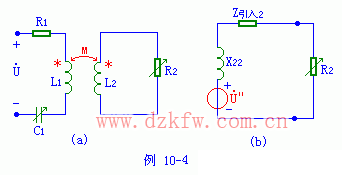

  【实例10-4】空心变压器电路如图10-4(a)。 其中R1=7.5Ω，ωL1=30Ω，ωL2=60Ω，ωM=30Ω，电源频率f=10000hz。若R2、C1可调节，问当R2、C1为何值时，R2可获得共轭匹配。
　

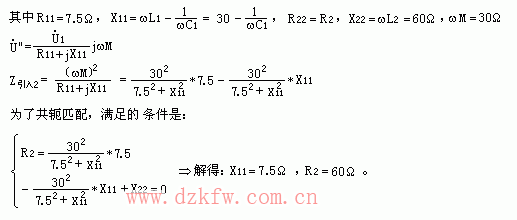

　【解】利用付边等效电路,由于电流I1未给定，因此利用形式(2)比较方便。如图10-4(b)。
