浪涌保护器和过压保护器的区别

作者:佚名    文章来源:本站原创    点击数:    更新时间:2019-06-16
浪涌保护器应该说是一种防雷电保护器,是很多弱电设备防雷电采用的主要手段。过压保护器是当电网电压突然抬高,能自动快速切断电源的器件。
浪涌保护器的浪涌指的是什么?

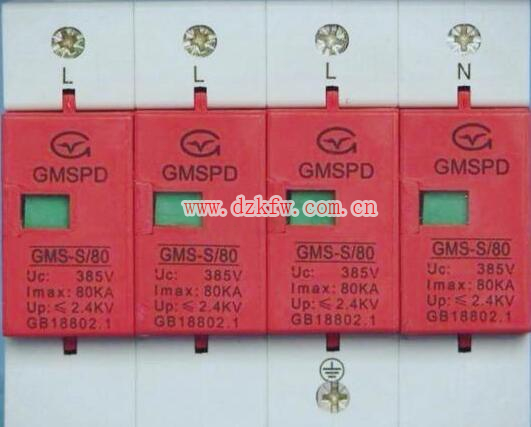

浪涌保护器
浪涌说的是雷击、电网电压波动、静电放电、电磁干扰、电位差过大等原因引起的回路过压或过流的现象,也叫瞬态过电压。
使用浪涌保护器的好处是,能有效吸收突然产生的巨大能量,或将强大的雷电电流引入大地,从而为电子设备或电气设备提供安全防护。
过压保护器如相间过压保护器

相间过压保护器的结构图
上图是相间过压保护器的结构图,它的相间过压保护原理是什么?
当三相中的任意两相发生过压,三个保护单元中的相应两相通过各自间隙组件两两并联后由P4来放电,此时过压保护器的氧化锌阀片导通限压,过压消失后放电间隙组件又自动恢复。还有个就是相对地过压保护原理,当三相中任意一相发生过压,三个保护单元的相应一相和P4通过各自的放电间隙组件串联放电保护。
它们都是保护器,可能都在无电涌或无过压,都处于高阻抗状态。反之,处于低阻抗状态。
例如电压开关型浪涌保护器,无浪涌电压时呈高阻抗状态,突然出现电压电涌时,变低阻抗。常用的浪涌保护器组件放电间隙、充气放电管、可控硅整流器等组件。过压保护器,常用的有压敏电阻,市电没有过压时呈高阻抗状态,当电网电压突然抬高到过压保护动作电压以上,压敏电阻由高阻值变低阻值,以放电电流形式在压敏电阻流过,然后通过后续器件来切断电源。
虽然它们都有过压保护功能,但是浪涌保护器能保护雷电带来的高电压、高电流带来的危害,而过压保护器保护的是雷电或电网电压过高引起的危害。因此,雷电带来的过压、过流和电网引起的过压、过流明显不是同一级别的。
