TDA7050音频功率放大器IC性能特点及应用说明,TDA7050 APPLICATION

关键字：tda7050应用电路图

TDA7050 低电压35mW立体声耳机/BTL单声道140mW音频功率放大器IC性能特点及应用说明

产品概述

TDA7050是一个低电压音频放大集成电路，可应用于连接耳机听音的小收音机、数码音频设备等，它可在单声道（桥接负载）或立体声模式下工作。TDA7050无需外部元件，是一个独立完整的音频放大器，电源电压下降到1.6V仍可工作，并具有极低的静态电流。采用SOP-8/DIP-8封装。

性能特点

电源电压范围：1.6~6.0V
静态电流：3.2mA (电源电压为3V时)
BTL输出功率：140mW (32Ω; VCC=3V; THD=10%)
立体声输出功率：35mW (32Ω; VCC=3V; THD=10%)
声道隔离度：40dB
音频放大综合增益：26dB
输出最高峰值电流：150mA

应用原理图



封装尺寸

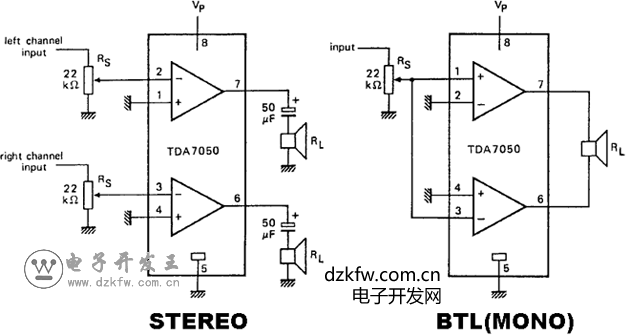

TDA7050功率放大器应用线路图
最高工作电源电压6V    输出功率2×0.07W
典型工作电源电压3V    正常工作电压1.6-6V
正常工作电压就是指在这个范围内都可正常工作
集成电路给出的诸多参数就是按典型工作电压测试的
