系统块

系统块提供S7-200 SMART CPU、信号板和扩展模块的组态。

系统块组态相关视频教程的链接如下：

• S7-200 SMART 系统块的组态——跟我学35/52
• S7-200 SMART 系统块的组态——跟我做36/52

使用以下方法之一查看和编辑系统块以设置CPU的选项：

• 在导航栏上单击“系统块”（System Block） 按钮。

• 在“视图”（View）菜单功能区的“窗口”（Windows）区域内，从“组件”（Component）下拉列表中选择“系统块”（System Block）。

• 选择“系统块”（System Block）节点，然后按Enter，或在项目树中双击“系统块”（System Block）节点。STEP 7-Micro/WIN SMART 打开系统块 ，并显示适用于CPU类型的组态选项

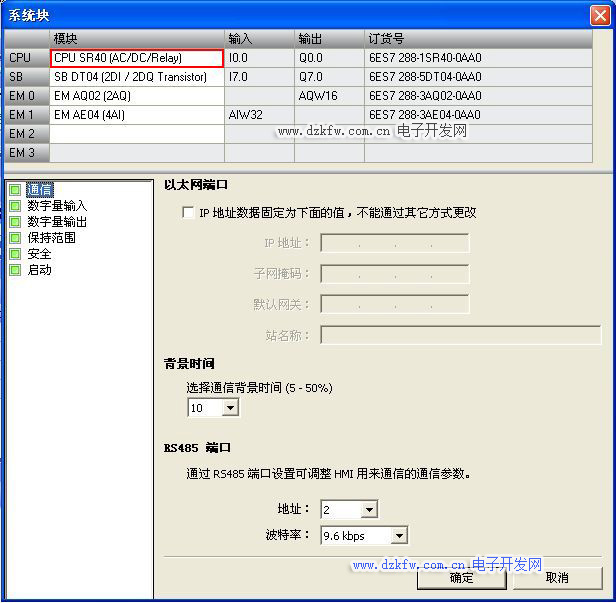

图1.系统块设置窗口

硬件配置

“系统块”（System Block）对话框的顶部显示已经组态的模块，并允许添加和删除模块。使用下拉列表更改、添加或删除CPU型号、信号板和扩展模块。添加模块时，输入列和输出列显示已分配的输入地址和输出地址。

 最好选择系统块中的CPU型号作为真正要使用的CPU型号。下载项目时，如果项目中的CPU型号与连接的CPU型号不匹配，STEP 7-Micro/WIN SMART 发出警告信息。您可继续下载，但如果连接的CPU不支持项目需要的资源和功能，将发生下载错误。

模块选择

系统块对话框底部显示在顶部选择的模块选项。单击组态选项树中的任意节点均可 修改所选模块的项目组态。

系统块包括CPU模块的以下组态选项：

• 通信
• 数字量输入和脉冲捕捉位
• 输出量输出
• 保持范围
• 安全
• 启动

其他设备（如模拟量输入、模拟量输出、RTD模拟量输入、RS485/RS232 CM01通信信号板以及附加数字量输入和输出）的组态选项可在添加这些模块时从系统块访问。

在下载或上传系统块之前，必须在STEP 7-Micro/WIN SMART 与CPU之间建立通信。 然后即可下载一个修改的系统块，以便为CPU提供新系统组态。您所输入的新属性在将修改内容下载到CPU时生效。

您也可以从CPU上传一个现有系统块，以使STEP 7-Micro/WIN SMART 项目组态与CPU组态相匹配。

常见问题

 STEP 7-Micro/WIN SMART组态扩展模块时，找到不对应的模块？

随着S7-200 SMART 软件硬件的不断更新，可能会出现更新的模块无法在老版本的软件内组态的现象，遇到这种情况，可以将软件升级到最新版即可。

最新版的软件下载链接：编程软件（网页右侧--资料下载--编程软件）。

 如何确认新增的产品与软件的对应关系？

可以参考S7-200 SMART PLUS文档（文档编号 A0666）--规格与技术数据（自行选择不同版本的新功能）
