解读PLC的四大量:模拟量、数字量、开关量和脉冲量_信号

作者:佚名    文章来源:本站原创    点击数:8377    更新时间:2022-03-04

在工业自动化控制中,我们经常会遇到开关量,数字量,模拟量,脉冲量等各种概念,对于外行人来说并不是很了解,此文计讯小编详细讲解模拟量、数字量、开关量和脉冲量相关知识。

1.数字量

很多人会将数字量与开关量混淆,也将其与模拟量混淆。数字量在时间和数量上都是离散的物理量,其表示的信号则为数字信号。数字量是由0和1组成的信号,经过编码形成有规律的信号,量化后的模拟量就是数字量。

2.模拟量

模拟量的概念与数字量相对应,但是经过量化之后又可以转化为数字量。模拟量是在时间和数量上都是连续的物理量,其表示的信号则为模拟信号。模拟量在连续的变化过程中任何一个取值都是一个具体有意义的物理量,如温度,电压,电流等。

3.开关量

一般指的是触点的“开”与“关”的状态,一般在计算机设备中也会用“0”或“1”来表示开关量的状态。开关量分为有源开关量信号和无源开关量信号,有源开关量信号指的是“开”与“关”的状态是带电源的信号,专业叫法为跃阶信号,可以理解为脉冲量,一般的都有220VAC, 110VAC,24VDC,12VDC等信号,无源开关量信号指的是“开”和“关”的状态时不带电源的信号,一般又称之为干接点。电阻测试法为电阻0或无穷大。

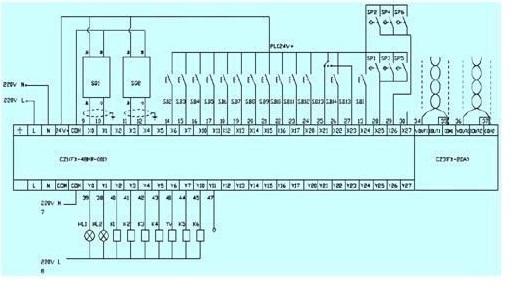

(开关量学术图)

4.脉冲量

脉冲量就是瞬间电压或电流由某一值跃变到另一值的信号量。在量化后,其变化持续有规律就是数字量,如果其由0变成某一固定值并保持不变,其就是开关量。

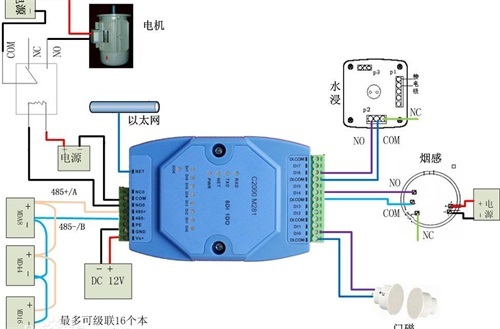

(脉冲量学术图)

开关量、模拟量、脉冲量的定义

开关量定义为:主要指开入量和开出量,是指一个装置所带的辅助点,譬如变压器的温控器所带的继电器的辅助点(变压器超温后变位)、阀门凸轮开关所带的辅助点(阀门开关后变位),接触器所带的辅助点(接触器动作后变位)、热继电器(热继电器动作后变位),这些点一般都传给PLC或综保装置,电源一般是由PLC或综保装置提供的,自己本身不带电源,所以叫无源接点,也叫PLC或综保装置的开入量。

模拟量定义为:在时间和数值上都是连续变化的信号。

(模拟量学术图)

最基本的数字量就是0和1,最基本来说即指反映到开关上就是指一个开关的打开(0)或闭合(1)状态,开关量是无源的,即它需要装置输出电源对它进行检测(这也就是装置的开入量,如综保装置的非电量输入即是一个外部提供的开入量);也可以用0和1进行编码,编成各种通讯码。

模拟量即指经PT、CT等传送过来的电压、电流、频率等电量信号;压力传感器经压力变送器、液位传感器经液位变送器、流量传感器经流量变送器、热电偶或热电偶经温度变送器等传送过来的4-20mA(电Ⅲ型仪表)信号等就是模拟量。

综保装置能检测电量(经PT、CT等传送过来的电压、电流、频率等信号,即模拟量)和非电量信号(变压器的轻瓦斯、重瓦斯、超温信号,即非电量,也就是开关的打开和闭合)。
