PLC开关量输入模块

作者:佚名    文章来源:本站原创    点击数:2009    更新时间:2019-10-02

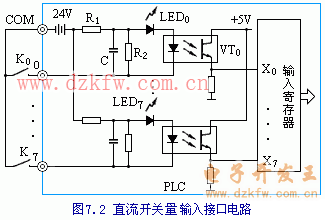

  plc的输入信号多为开关量信号,分直流和交流开关量输入信号两种,各种开关量输入接口的基本结构大同小异。图7.2所示电路是一种直流开关量的输入接口电路。

  图中所示为8点输入接口电路,0~7为8个输入接线端子,COM为输入公共端,24V直流电源为PLC内部专供输入接口用的电源,K0~K7为现场外接的开关。内部电路中R1为限流电阻,R2和C构成滤波电路,可滤掉输入信号的高频抖动,保证光电隔离器工作的可靠性。发光二级管LED0为输入状态指标灯。例如:当输入开关K0闭合时,经R1、二极管LED0和VT0构成通路,输入指示灯LED0亮,同时光电耦合器VT0饱和导通,X0输出高电平。K0打开时,电路不通,LED0不亮,VT0不导通,X0=0,无信号输入到CPU。

  交流开关量输入接口电路与直流开关量接口电路的主要区别是,前者要由现场提供交流电压(AC200~240V),输入的交流信号经整流后得到直流,再去驱动光电耦合器。
PLC开关量输入模块电路原理图
