三菱PLC与三菱变频器通讯应用实例(RS485)

作者:佚名    文章来源:本站原创    点击数:5397    更新时间:2019-05-10

对象:
① 三菱plc:FX2N + FX2N-485-BD
② 三菱变频器:A500系列、E500系列、F500系列、F700系列、S500系列
两者之间通过网线连接(网线的RJ45插头和变频器的PU插座接),使用两对导线连接,即将变频器的SDA与PLC通讯板(FX2N-485-BD)的RDA接,变频器的SDB与PLC通讯板(FX2N-485-BD)的RDB接,变频器的RDA与PLC通讯板(FX2N-485-BD)的SDA接,变频器的RDB与PLC通讯板(FX2N-485-BD)的SDB接,变频器的SG与PLC通讯板(FX2N-485-BD)的SG接。

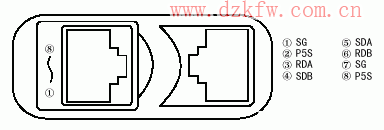

A500、F500、F700系列变频器PU端口:

E500、S500系列变频器PU端口:


一.三菱变频器的设置

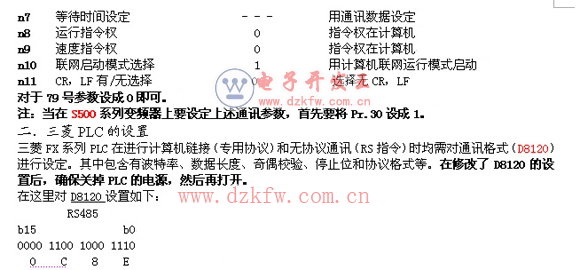

PLC和变频器之间进行通讯,通讯规格必须在变频器的初始化中设定,如果没有进行初始设定或有一个错误的设定,数据将不能进行传输。



即数据长度为7位,偶校验,2位停止位,波特率为9600bps,无标题符和终结符,没有添加和校验码,采用无协议通讯(RS485)。
有关利用三菱变频器协议与变频器进行通讯的PLC程序如下:










Tags:三菱PLC,三菱变频器,通讯,梯形图
