PLC取与取反指令LD与LDI指令

作者:佚名    文章来源:本站原创    点击数:    更新时间:2018-11-29
1、指令格式
LD 取LD X000LDX001
LDI取反LDI X000LDIX001
2、对象软元件
意思为可以用LD和LDI的软元件
LD LDI可以对X(输入)、Y(输出)、T(定时器)、C(计数器)、M(辅助继电器)进行操作
3、LD指令的功能和动作说明
梯形图程序、指令表程序及时序图如下

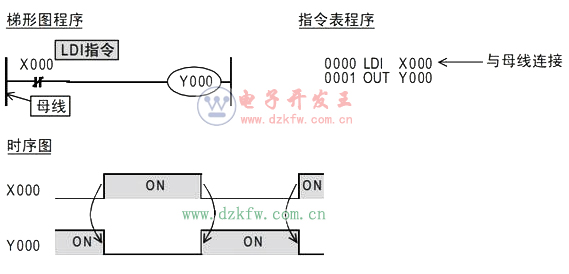

4、LDI指令的功能和动作说明
梯形图程序、指令表程序及时序图如下
