采用置位复位指令实现起动、自锁和停止控制PLC梯形图

作者:佚名    文章来源:本站原创    点击数:    更新时间:2018-01-06

其plc接线图与上篇(起动、自锁和停止控制的PLC线路与梯形图)是一样的。
线路与梯形图说明如下:

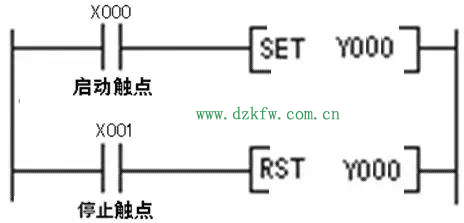

当按下起动按钮SB1时,梯形图中的起动触点X000闭合,[SET Y000]指令执行,指令执行结果将输出继电器线圈Y000置1,相当于线圈Y000得电,使Y0、COM端子之间的内部硬触点接通,接触器线圈KM得电,主电路中的KM主触点闭合,电动机得电起动。
当按下停止按钮SB2时,梯形图程序中的停止触点X001闭合,[RST Y000]指令被执行,指令执行结果将输出线圈Y000复位,相当于线圈Y000失电,Y0、COM端子之间的内部硬触点断开,接触器线圈KM失电,主电路中的KM主触点断开,电动机失电停转。

采用置位复位指令实现起动、自锁和停止控制PLC梯形图

Tags:置位复位,梯形图,PLC
