初学者PLC必须掌握的几个梯形图

作者:佚名    文章来源:本站原创    点击数:2105    更新时间:2016-3-11

初学者PLC必须掌握的几个梯形图,简单但是很实用

1启动、保持、停止电路

2.三相异步电机正反转控制电路

3.闪烁电路

4.延时接通/断开电路

5.   DF上升沿微分,DFI下降沿微分
DF:当检测到输入触发信号的上升沿时,仅将触点闭合一个扫描周期。
DFI:当检测到输入触发信号的下降沿时,仅将触点闭合一个扫描周期。

示例说明
   在检测到 X0的上升沿(OFF→ON)时,Y0仅为 ON一个扫描周期。
   在检测到 X1的下降沿(ON→OFF)时,Y1仅为 ON一个扫描周期。



描述
   当触发信号状态从 OFF 状态到 ON状态变化时,DF 指令才执行并且输出仅接通一个扫描周期。
   当触发信号状态从 ON状态到 OFF 状态变化时,DFI 指令才执行并且输出仅接通一个扫描周期。
   若执行条件最初即为闭合,则 PLC接通电源,则不会产生输出。
编程时的注意事项
   DF 和 DFI 指令的使用次数有限制,CX1-16R使用这两个指令的次数之和最多为 128 次。
6、微分指令的应用示例
如果采用微分指令编程,可以使程序调试更加简单。

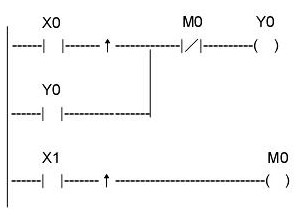

自保持回路应用示例
使用微分指令可以保持输入信号。

7、交替回路应用示例
使用微分指令也可以构成一个交替变化回路,实现利用同一个输入信号切换进行保持或释放。
