救护车电子闪光信号灯,Flashing light 电路原理图

作者:佚名    文章来源:本站原创    点击数:    更新时间:2014-11-23

 医院救护车一般使用蓝色机械旋转式信号灯。本文采用16只超亮度蓝色LED排2只一段、4只一组。共4组LED围成一圈.用循环逐组分段发光来产生旋转效果,以取代机械旋转式信号灯。

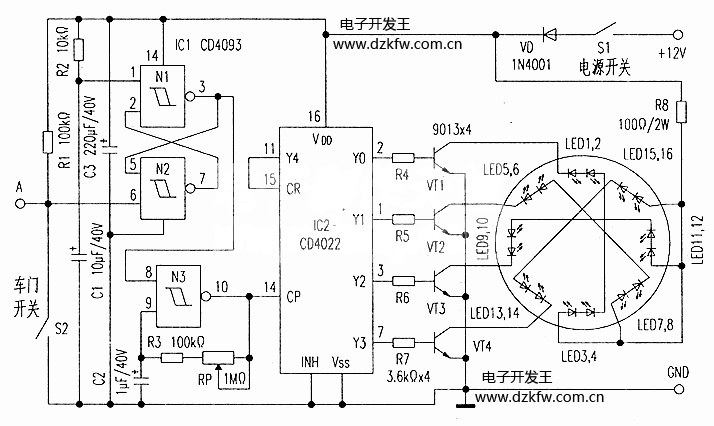

  原理电路如附图所示,其中+12V端接救护车电瓶正极(12V)、GND接搭铁线,A端接门开关。在救护车关好车门前,门控开关S2是断开的。关上车门后.S2被联动闭合.这时如果合上电源开关S1,则N1、N2组成的双稳态触发器③脚就输出高电平,并送到振荡器N3⑧脚使其处于工作状态。其振荡频率由C2、R3、RP时间常数决定.由RP进行调整,控制信号灯发光旋转速度。振荡信号送至译码输出8进制计数器IC2(CD4022)的CP端,作时钟控制信号.使其Y0~Y3依次输出正脉冲,VT1~VT4轮流导通,LED1~LED16顺次发光.形成蓝色旋转光环。每组LED都分成两段、两段同时发光.发光顺序为:
    1.LED1、2→LED5、6→LED9、10→LED13、14→LED1、2…..
    2.LED3、4→LED7、8→LED11、12→LED15、16→LED3、4…...
  救护车停下后。只要打开车门,S2又被联动断开,N1、N2复位至初始状态,N2③脚翻转为低电平,N3⑧脚被封闭停振,蓝色信号灯停止旋转。此时关断S1。切断12V供电电源。为了获得逼真的效果.可加用高质量的反射镜。

救护车电子闪光信号灯 电路原理图
