[器件资料] EI 型矽钢片 规格 参数

作者:佚名    文章来源:本站原创    点击数:6475    更新时间:2011-5-2
适用三个系列:
     1.常用系列:EI28/35/41/48/57/66/76(76.2)/86(85.8)/96/105/114/133(133.2)
     2.国标系列:EI30/38/42/48/54/60/66/75/84/96/108/120/150
     3.老部标系列:GE10/12/14/16/GEB19/22/26/30/35/40
    说明:
    所列铁心片规格中,序列1为国外常用规格,序列2为国标规格,序列3为部标规格(已淘汰,只供维修时选用)。
    铁心片详细尺寸见下面各表

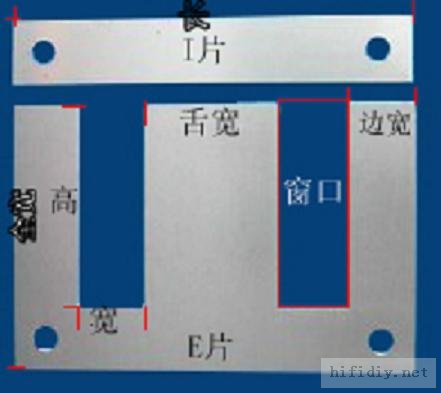

常用系列EI铁心尺寸数据
                                                    [器件资料] EI 型矽钢片 规格 参数 - 江南小秀才 - 江南小秀才 的博客 497166b7a8b712d630add14f.jpg
下载 (20.55 KB)
2009-6-17 08:07

铁心规格 全长 全宽 窗高 窗宽 舌宽 边宽
EI28 28 25 17 6 8 4
EI35 35 29.5 19.5 7.7 9.6 5
EI41 41 33 21 8 13 6
EI48 48 40 24 8 16 8
EI57 57 47.5 28.5 9.5 19 9.5
EI66 66 55 33 11 22 11
EI76 76.2 63.5 38.1 12.7 25.4 12.7
EI86 85.8 71.5 42.9 14.3 28.6 14.3
EI96 96 80 48 16 32 16
EI105 105 87.5 52.5 17.5 35 17.5
EI114 114 95 57 19 38 19
EI133 133.2 111 66.6 22.2 44.4 22.2

国标系列EI铁心尺寸数据

铁心规格 全长 全宽 窗高 窗宽 舌宽 边宽
EI30 30 25 15 5 10 5
EI38 38 32 19.2 6.4 12.8 6.4
EI42 42 35 21 7 14 7
EI48 48 40 24 8 16 8
EI54 54 45 27 9 18 9
EI60 60 50 30 10 20 10
EI66 66 55 33 11 22 11
EI75 75 62.5 37.5 12.5 25 12.5
EI84 84 70 42 14 28 14
EI96 96 80 48 16 32 16
EI108 108 90 54 18 36 18
EI120 120 100 60 20 40 20
EI150 150 125 75 25 50 25


GEB铁心尺寸数据

铁心规格 全长 全宽 窗高 窗宽 舌宽 边宽
GE10 36 31 18 6.5 10 6.5
GE12 44 38 22 8 12 8
GE14 50 43 25 9 14 9
GE16 56 48 28 10 16 10
GEB19 67 57.5 33.5 12 19 12
GEB22 78 67 39 14 22 14
GEB26 94 81 47 17 26 17
GEB30 106 91 53 19 30 19
GEB35 123 105.5 61.5 22 35 22
GEB40 144 124 72 26 40 26


工字骨架规格单
5*25   7*11
8*11    8*12   8*13    8*15      8*19
10*10  10*12    10*13 10*15   10*18    10*20    12*18
13*10 13*13   13*15   13*17    13*20    13*25    13*27     13*30
16*16    16*18   16*20   16*24   16*25    16*28    16*30
18*24   18*30
19*19   19*20    19*25    19*28      19*30   19*38     20*30
22*7      22*18   22*22    22*25    22*28   22*32   22*35   22*38    22*40   22*45
26*20    26*24    26*28     26*30    26*35    26*40   26*42   26*45   26*50     26*55
28*15    28*30     28*32     28*35
28*38    28*40     28*45    28*48    28*50     28*54    28*60
32*26   32*30    32*32      32*35    32*40    32*45    32*50
32*55 32*60     32*70    32*75
35*24    35*30 35*35
35*40   35*45     35*50     35*55    35*60
38*40    38*4438*50   38*55     38*60      38*65      38*70   38*75     38*80
40*30    40*40    40*50     40*55      40*60    40*70    40*75
40*80
44*44    44*50    44*55    44*60    44*65   44*70    44*75   44*80
50*40   50*45    50*50     50*55    50*60    50*65    50*70   50*75   50*80   50*90    50*100   50*120    50*140
54*41 54*65      54*75    54*90   54*100    60*120
64*54    64*70    64*80   64*90    64*100    64*120
64*208      76*100       76*140

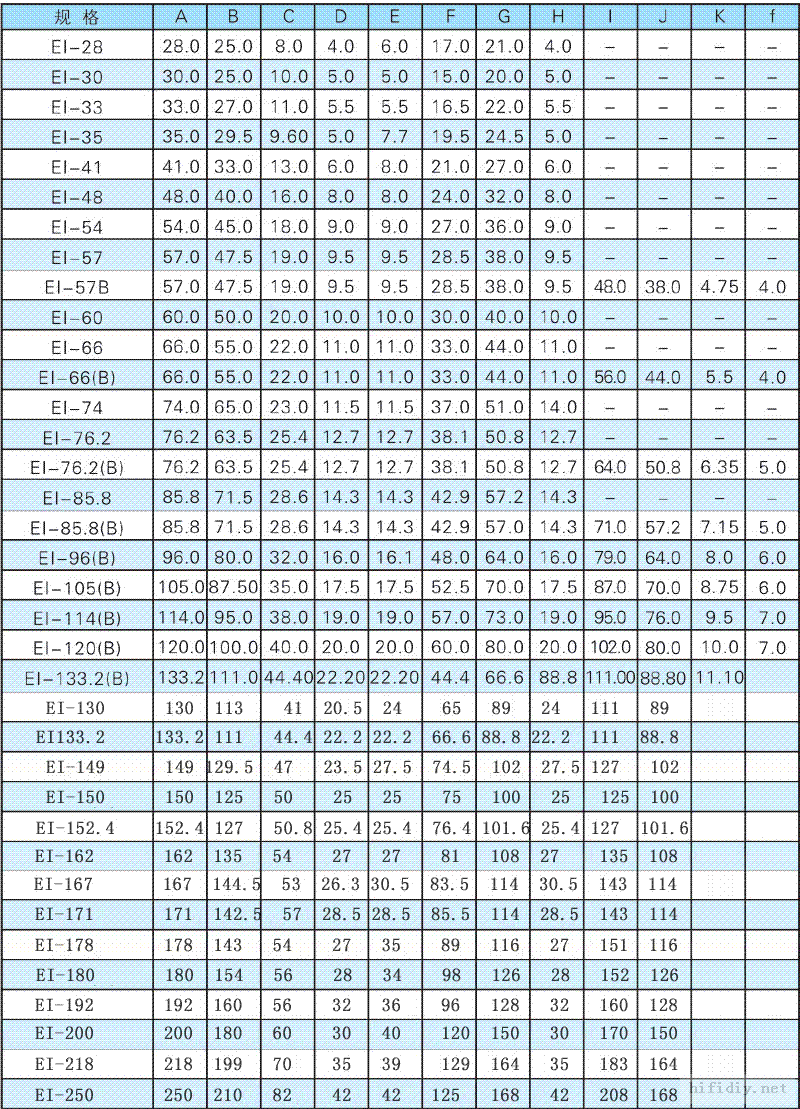

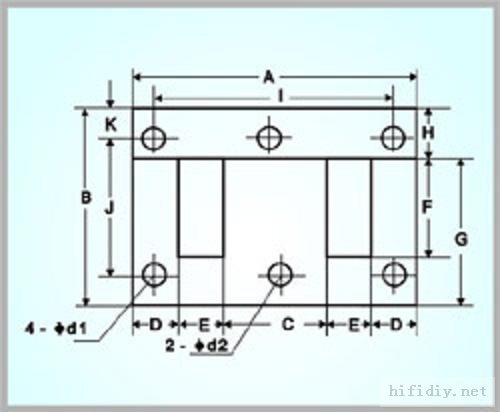

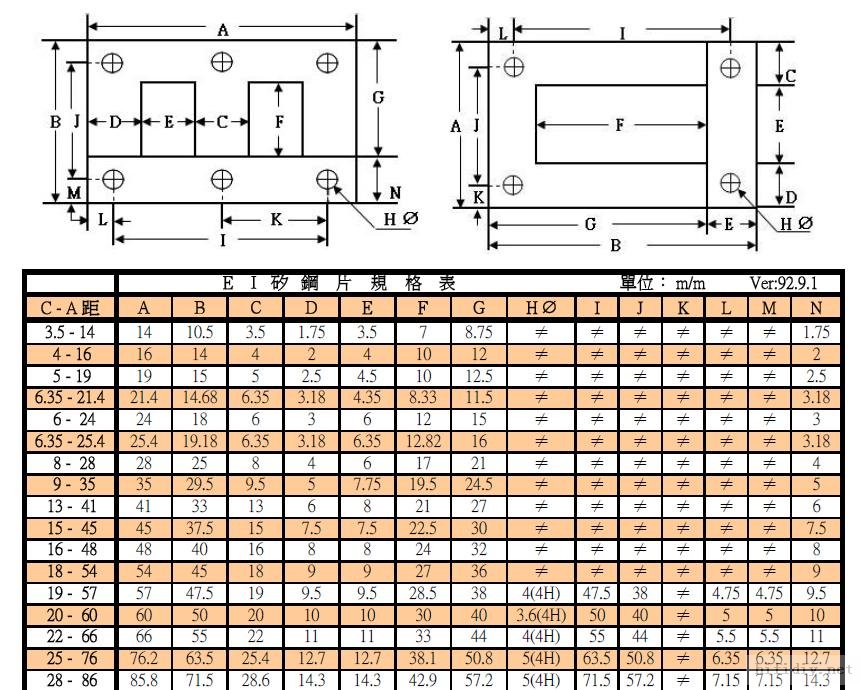

国际标准EI矽钢片规格表
[器件资料] EI 型矽钢片 规格 参数 - 江南小秀才 - 江南小秀才 的博客 tx9.jpg
下载 (7.08 KB)
2009-6-17 08:28
   [器件资料] EI 型矽钢片 规格 参数 - 江南小秀才 - 江南小秀才 的博客 tx8.jpg
下载 (25.25 KB)
2009-6-17 08:28
[器件资料] EI 型矽钢片 规格 参数 - 江南小秀才 - 江南小秀才 的博客 tx7.GIF
下载 (165.44 KB)
2009-6-17 08:28
[器件资料] EI 型矽钢片 规格 参数 - 江南小秀才 - 江南小秀才 的博客 1.jpg
下载 (164.95 KB)
2009-6-17 08:28
[器件资料] EI 型矽钢片 规格 参数 - 江南小秀才 - 江南小秀才 的博客 2.jpg
Tags:EI 型矽钢片,规格,参数
责任编辑:admin
