微带线特性阻抗计算器 | 微带线阻抗计算软件 | 微带线阻抗计算公式

作者:佚名    文章来源:本站原创    点击数:2133    更新时间:2019-12-08

在射频电路及高速数字电路设计的过程中,传输线阻抗控制必不可少。微带线是最受欢迎的传输线形式,给定微带线线宽,微带线厚度,PCB板材的相对介电常数εr ,这款计算器便可以快速地计算出微带线的特征阻抗Zo,而且这款计算器的准确度丝毫不逊于商业软件。

以下为微带线特性阻抗计算器(计算软件):

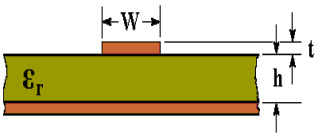

[diagram of PCB layers]



相对介电常数 εr
微带线线宽 W  毫米
微带线厚度 t  毫米 等效介电常数 (εeff):
介质层厚度 h  毫米 特征阻抗 (Zo):    欧姆



微带线特征阻抗计算器使用JavaScript脚本,支持所有的主流浏览器。

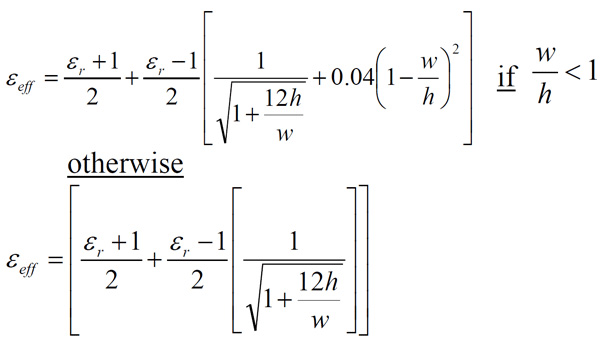

关于相对介电常数εr 与等效介电常数εeff

[calculation formula]

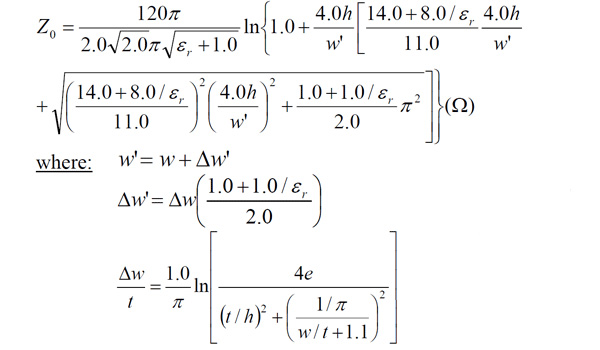

微带线阻抗计算公式:

关于微带线特征阻抗Zo

[calculation formula]
