网线水晶头接法图解,图解网线制作

作者:佚名    文章来源:本站原创    点击数:1619    更新时间:2018-04-16
下面我们就来看看网线水晶头接法图解,以目前主流RJ45通用8针网线为例。
    我们使用网线钳的剥皮功能剥掉网线的外皮,会看到彩色与白色互相缠绕的八根金属线。橙、绿、蓝、棕四个色系,与他们相互缠绕的分别是白橙、白绿、白蓝、白棕,有的稍微有点橙色,有的只是白色,如果是纯色,千万要注意,不要将四个白色搞混了。我们分别将他们的缠绕去掉,注意摆放的顺序是:橙绿蓝棕,白在前,蓝绿互换。也就是说最终的结果是:白橙、橙、白绿、蓝、白蓝、绿、白棕、棕(适合电脑与路由器、拨号猫、交换机)。

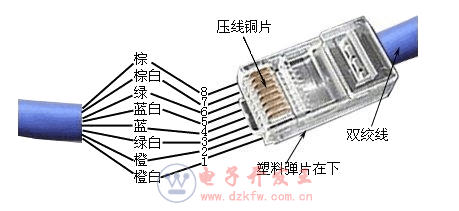

网线水晶头接法图解
    摆好位置之后将网线摆平捋直,使用切线刀将其切齐,切线刀通常的网线钳都有,一定要确保切的整齐,然后平放入水晶头,使劲儿往前顶,当从水晶头的前放都看到线整齐的排列之后,使用网线钳子的水晶头压制模块将其挤压。

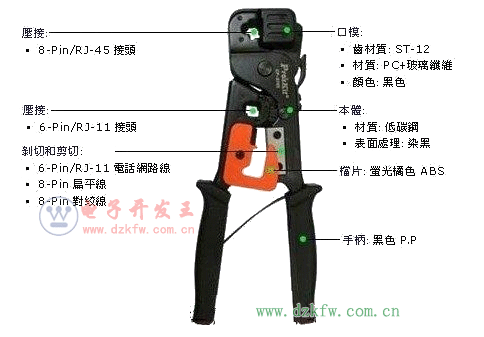

网线钳结构示意图,图解网线制作
网线钳——图1
    这种网线制作的顺序是通用的B类网线制作方法。
    如果是A类网线制作顺序是橙绿互换,变成:白绿、绿、白橙、蓝、白蓝、橙、白棕、棕。

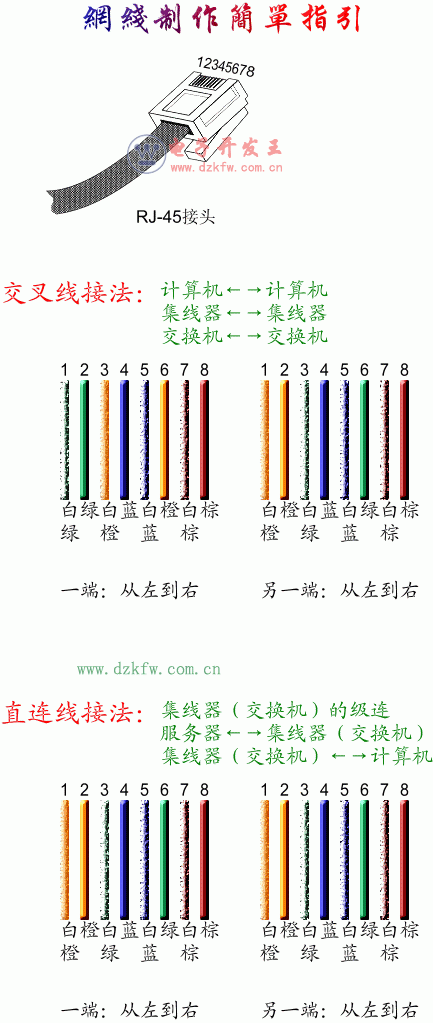

    直连线是网线两端的水晶头都是A或者B,如果是交叉线则一头是A一头是B。
    直连线(适合电脑与路由器、拨号猫、交换机),两头都是 白橙、橙、白绿、蓝、白蓝、绿、白棕、棕。
    交叉连接一头568A一头568B (适用于电脑与电脑)
    568A标准:绿白,绿,橙白,蓝,蓝白,橙,棕白,棕。
    568B标准:橙白,橙,绿白,蓝,蓝白,绿,棕白,棕 (一般用这个)。

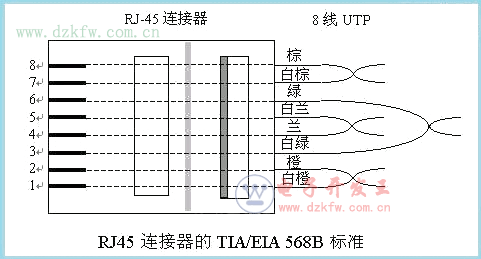

RJ45连接器的TIA/EIA 568B标准示意图
    我们常见的以下情况需要直连线,如:计算机和交换机互连,交换机与路由器互连,如果是计算机和计算互连则需要交叉线。
    当然了,这些网线制作方法也都不一定每个人都在使用。因为很多网络设计者通常并没有严格遵守这个规则,不过如果不遵守这个规则,网线的抗干扰性能和抗衰减性能就很差。还是建议设计者严格按照这个顺序,这样可以保证网络的最佳运行状态。所以,如果我们去维修网络的话,一定要好好的看一下原来的旧水晶头按照什么方式来制作的,我们按照它的顺序做就是了,因为我们只是制作一个水晶头,所以要“入乡随俗”,否则,就必须两头开刀,都重新按照标准制作一遍。另外网线的长度最好不要大于100米,因为越长型号衰减越厉害。
     小提示:因为在建房的时候往往会造成不小心拉网线而把其中的某一根或者几根拉断,所以那些不够标准的制作方法可以帮我们的忙。如果我们通过多次的测试发现网线的某一根或者几根是断的,就可以进行互换,比方说如果白橙和橙是断的,怎么做都不通,而其他是通的,我们可以将白蓝、蓝或者白棕和棕将其替换。但是要注意,一定要两头都一样,即都不按标准的来。通常只要顺序里的1、2、3、6是通的就可以了,数字是A、B或者非标准模式的替换规则中的网线顺序。我们曾经使用使用一根网线,既上网有安装了一部电话。
    通过上面的网线水晶头接法图解,以后大家就可以自己制作网线,这样可以任意长短。如果自己不会接水晶头,只能买自带水晶头的网线使用了,价格要贵一些,另外长短也受限制,一般都只有1.5米、2米、3米等规格。

网线压接方法
