汽车底盘 汽车传动轴工作原理及结构图

作者:佚名    文章来源:本站原创    点击数:    更新时间:2019-07-27

汽车传动轴是汽车机械系统中的一种重要的连接部件,今天我们就给大家介绍一下汽车传动轴工作原理及结构图吧!

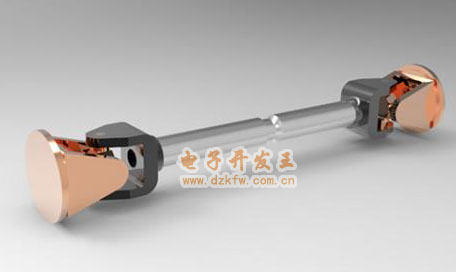

汽车底盘的传动轴

汽车传动轴一般是一种可以连接或装配,又可以移动和转动的圆形部件,一般使用轻而抗扭性佳的合金钢管制成,在组成上,通常由轴管、伸缩套和万向节组成。汽车传动轴是一个高转速、少支承的旋转体,它的动平衡十分的重要,一般传动轴在出厂前都要进行动平衡试验,并在平衡机上进行了调整。

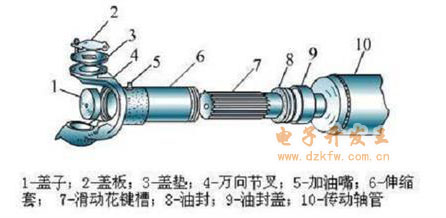

汽车传动轴的结构示意图

汽车传动轴作为汽车传动系统中的传递动力的重要部件,它可以与变速箱、驱动桥一起将发动机的动力传递给车轮,使汽车产生驱动力。通常专用的汽车传动轴主要用在油罐车,加油车,洒水车,吸污车,吸粪车,消防车,高压清洗车,道路清障车,高空作业车,垃圾车等车型上。

传动轴工作原理

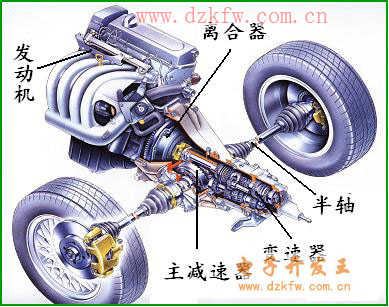

汽车传动轴工作原理,发动机与传动轴

汽车传动轴是通过轴管、伸缩套和万向节三个重要组成部件,相互配合而进行工作的。传动轴是万向传动装置的传动轴中能够传递动力的轴,对前置引擎后轮驱动的车来说是把变速器的转动传到主减速器的轴,它可以是好几节的,节与节之间可以由万向节连接,万向节是汽车传动轴上的关键部件,既负责驱动又负责转向的前桥半轴与车轮之间。

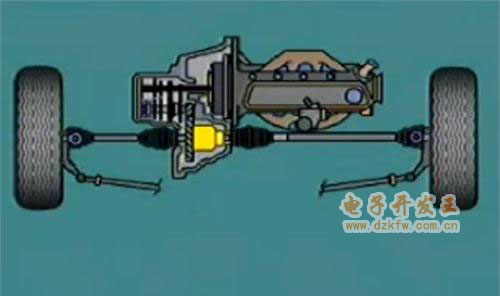

汽车传动轴工作原理图示

传统结构的传动轴伸缩套是将花键套与凸缘叉焊接在一起,将花键轴焊在传动轴管上。新型的的传动轴一改传统结构,将花键套与传动轴管焊接成一体,将花键轴与凸缘叉制成一体,此种传动轴在凸缘花键轴外增加了一个管形密封保护套,在该保护套端部设置了两道聚氨酯橡胶油封。

轴套大多都以铜制成,但亦有塑胶制的轴套,轴套多被放置于轴与承托结构中,而且非常紧贴承托结构,只有轴能在轴套上转动,在装配轴与轴套时,两者间会加入润滑剂以减少其转动时产生的摩擦力。

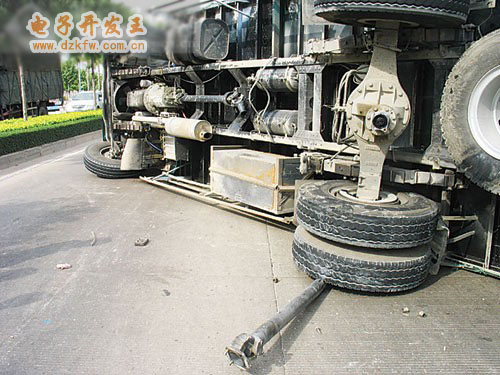

传动轴断裂的交通事故

从上面的汽车传动轴结构图我们可以看出,汽车传动轴可详细分为盖子,盖板,盖垫,万向节叉,加油嘴,伸缩套,滑动花键槽,油封,油封盖,传统轴管等部分。

以上就是关于汽车传动轴工作原理及结构图的一些相关介绍了,对于汽车的这个重要连接部件,你是否更加熟悉了呢!
