半波整流电路与全波整流电路的区别

作者:佚名    文章来源:本站原创    点击数:    更新时间:2018-08-02

  全波整流:就是对交流电的正、负半周电流都加以利用,输出的脉动电流,是将交流电的负半周也变成正半周,即将50Hz的交流电流,变成100Hz的脉动电流。

  半波整流:就是在交流电的半个周期有电流输出,另半个周期没有电流。50Hz的交流电经半波整流以后,输出的是50Hz的脉动电流。

  交流电流动方向是反复交替变化的电流,而直流电是单方向流动,人们就利用二极管单向导电性将电流转换为一个方向的电流,半波整流用一个二极管,所以出来的电流一半有一半没有称半波整流,用在对直流电要求不是很严格的场合。

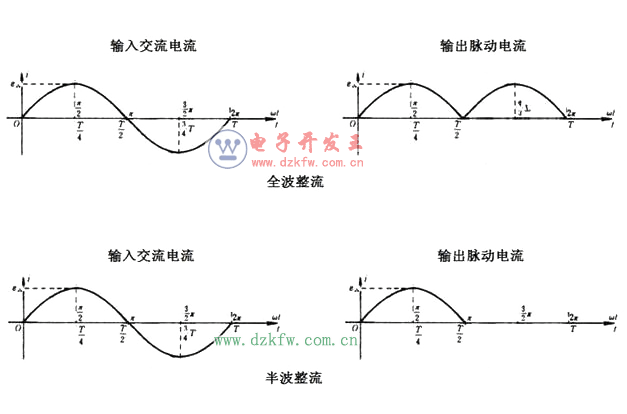

  而用四个二极管,可以实现将交流电所有波型全部转换成单一方向的电流,所以叫全波整流。一般后面还需要加一个滤波电容,去除整流后的杂波即可,极性不能反了。全波整流的电路在通常变压器中常被采用。半波整流电路与全波整流电路的区别的波形图
