65W-105W具有过流保护的电子变压器,65-105W Power Converter

作者:佚名    文章来源:本站原创    点击数:    更新时间:2018-01-06

65W-105W具有过流保护的电子变压器,65-105W Power Converter

关键字:电子变压器电路图

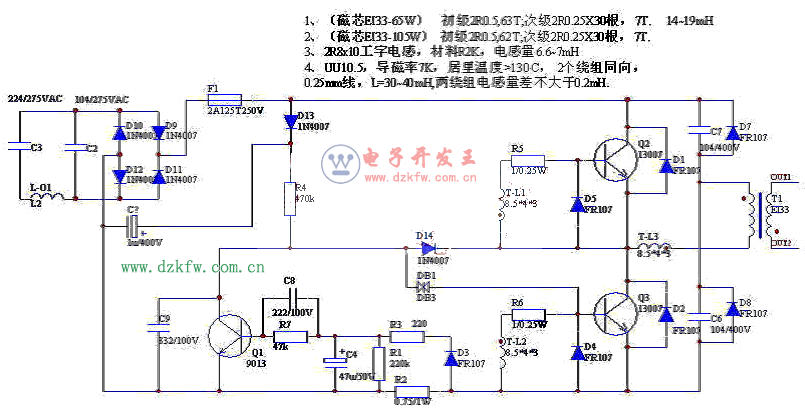

(1)该电路的核心是由C2、C3、T3、L3加上触发电路R2、C4、D7、L2两者组成的双端半桥自激式开关变换电路,其中DB1是一种双向触发二极管,触发电压为30V;T-L1-3是在小的高频磁环(直径7mm×29mm×12mm),初级用直径0.50mm规格的漆包线绕制48圈,电感量为9.5mH,次级用30根直径0.23mm规格的漆包线绕制5圈而成,初次级间用合适尼龙套绝缘,可达到CE安全标准要求。
(2)Q1、C4、C5、R3、R4、D8、R8组成过流保护电路,当输出级短路或过载时,电阻R2上的电压会大增,经过D3、R3、R7、C8积分分压后触发三极管Q1导通,从而使开关管不能被触发导通而起到保护作用,C4在保护电路中起状态保持作用。
(3)C1、L1组成LC式单臂滤波器,发滤除开关电路产生的尖锋脉冲。L1用直径0.37mm规格漆包线在EE-20型式的高频磁芯上绕制200圈而成。高频磁芯间需预留一间隙,以防止磁芯饱和,绕好后的L1电感量应为6.9mH左右。
(4)F1是800mA的快熔型保险管,R1是压敏电阻,F2是热敏保险,安装时应和开关管T2、T3的散热器连在一起。以上元件可在输入电路过流、过压及三极管过热时起到保护作用。
(5)D5、D6、D8、D9、C6、C7都是起泄放输出变压器L3的反峰电压作用。

65W-105W具有过流保护的电子变压器,65-105W Power Converter
