会员注册小功率工频逆变器,50Hz power inverter
关键字：工频逆变电路
这里介绍一种简单的小型逆变电源．可以在交流电源断电的情况下，对25W、35W等小型电烙铁或者小功率灯泡继续供电。这种是12v转220v逆变器，以应急使用。

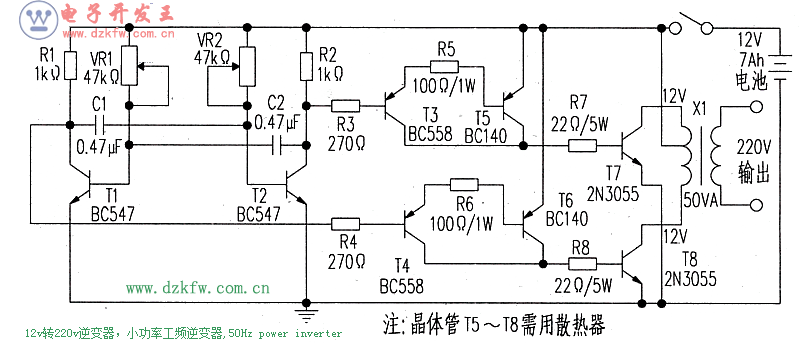

晶体管T1和T2(BC547)构成方波多谐振荡器，输出50Hz信号。此互补输出由T1、T2集电极送至由T3、T5和T4、T6构成的PNP达林顿驱动级．并将输出连接至由T7、T8构成的推挽放大级。
变压器X1次级经12—0—12端子连接推挽放大器T7、T8的集电极．中心抽头接12v电池(7Ah)，初级则送出220v交流电供小功率阻性负载使用。
使用时，只需合上开关S1，变压器X1就会在其初级端送出220v交流电压，需要根据负载的大小．调整电池的容量、T5～T8的散热器大小和变压器的大小等等。
