简单易制的12V蓄电池自动充电电路--12V battery charger

作者:佚名    文章来源:本站原创    点击数:    更新时间:2017-11-28

简单易制的12V蓄电池自动充电电路,12V battery charger

关键字:蓄电池充电电路图



作者:张文新

  12V蓄电池自动充电电路会自动监测蓄电池电压,当蓄电池电压低于11V时,该电路自动对蓄电池充电直到将蓄电池充满(14.4V~14.7V左右)。

  同时充满后自动关闭充电电路,直到蓄电池电压再次低于11V时对蓄电池再次充电。

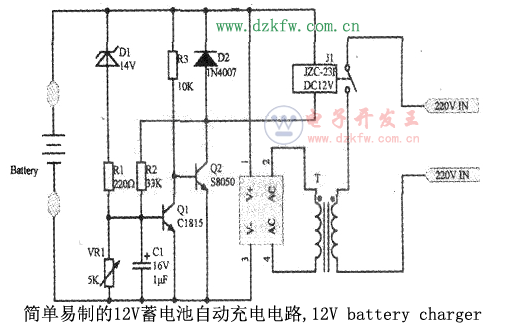

  电路原理说明电路见图。将蓄电池接人电路后,因Ql基极接有电容Cl,并且蓄电池电压达不到14.7V,这时Dl和Ql截止,R3为Q2提供基极电流,Q2饱和导通,继电器Jl吸合,市电经变压器T降压并经全桥整流后对蓄电池充电,当蓄电池电压充满电时,其电压会达到14.7V左右,这时Dl和Ql导通,Q2截止,继电器Jl触点自动断开,充电结束。

简单易制的12V蓄电池自动充电电路图,12V battery charger

  充电结束后,蓄电池经负载放电其电压会随着时间的推移逐渐降低,合理选择VR1的阻值,即使当蓄电池电压降低到12V,这时D1截止,但由于R2的存在,Q1继续保持饱和导通状态,直到蓄电池电压继续降低到经R2流向Ql的电流不足以支持Ql导通,Ql会马上截止,这时Q2饱和导通,继电器Jl吸合,市电经变压器T降压并经全桥整流后对蓄电池再次充电。

  稳压管Dl选定为13.5V~14V左右,加上Rl两端的电压和01的BE结电压正好14.4V~14.7V左右,作为充电监测的关断电压,如果没有合适的稳压管可以用两只稳压管串联代替。VR1为充电开启电压调整电位器,通过调整VR1使其充电开启电压为11V附近即可。

  元件选择:Ql为C1815,β≥100Q2为s8050,B≥100。

Tags:12v充电,电池充电,Charging protection
