电源频率检测器

作者:佚名    文章来源:本站原创    点击数:    更新时间:2013-12-18

 对于某些电子仪器和电气设备,对见六电源的频率有着一定的要求,电源频率高于或低于50Hz,都会影响设备的正常工作,甚至造成仪器和设备的损坏。因此,对于此类设备需要装设电源频率检测装置,当电源频率超出要求的偏差范围时,该装置能够打出警示或自动切断电源,以确保设备的安全。
  一、电路工作原理

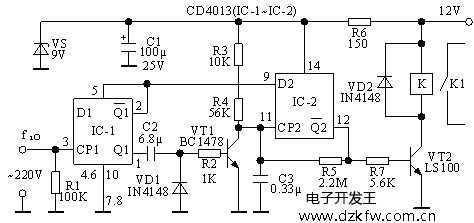

  电源频率检测器电路图如图所示。

电源频率检测器电路图,电源频率报警器

电源频率检测器电路图

  电路中,CD4013中的第一触发器IC-1组成一个双稳态触发器,用来对输入的电源信号整形和二分频。由它的Q1端输出的分频信号作为开光管VT1的开关控制信号。第二触发器IC-2的R3、R4、R5及C3组成频率检测电路,当电源频率超出规定范围时,频率检测电路输出检测信号使VT2导通,切断电源。当双稳态触发器输出脉冲的下降沿使VT1截止时,电容C3通过R3、R4、R5进行充电,如果电源频率较低,电容充电时间将延长,C3上端的电压将会升高,通过R5与R7分压后会使VT2导通,继电器吸和,它的常闭触点将电源断开。在电源频率正常时,由于开关管VT1关断的时间小于电容C3的充电时间常数,C3上端的充电电压达不到VT2的导通电压,被控设备将正常工作。
  二、元器件的选择
  元器件无特殊要求,可按图上标示选择。
  三、制作和调试方法
该电路的元件型号及数值已在图中标出,组装后无须调试即可使用。
