负电压的产生电路图 负电源

作者:佚名    文章来源:本站原创    点击数:2649    更新时间:2013-3-6

正电压的用处不用我说了,在电子电路中我们常常需要使用负的电压,比如说我们在使用运放的时候常常需要给他建立一个负的电压。下面就简单的以正5V电压到负电压5V为例说一下他的电路。

通常我需要使用负电压时一般会选择使用专用的负压产生芯片,但这些芯片都比较贵比如ICL7600,LT1054等等。哦差点忘了MC34063了这个芯片使用的最多了,关于34063的负压产生电路我这里不说了 在datasheet中有的。下面请看我们在单片机电子电路中常用的两种负压产生电路。

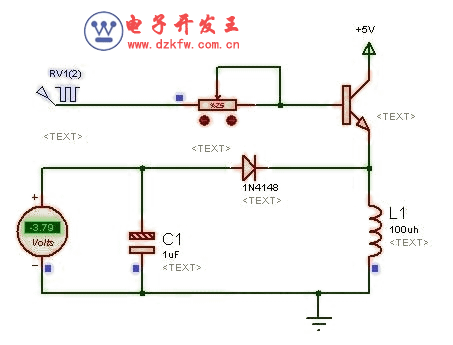

负压产生电路图,负电压原理图

现在的单片机有很多都带有了PWM输出,我们在使用单片机的时候PWM很多时候是没有用到的用他辅助产生负压是不错的选择。

上面的电路是一个最简单的负压产生电路了。他使用的原件是最少的了 我们只需要给他提供1kHZ左右的方波就可以了 ,相当的简单。这里需要注意这个电路的代负载能力是很弱的,同时在加上负载后电压的降落也比较大。

由于上面的原因产生了下面的这个电路

负电压电路图原理图
