protues 中 信号发生器 示波器等怎么用

作者:佚名    文章来源:本站原创    点击数:    更新时间:2013-6-14

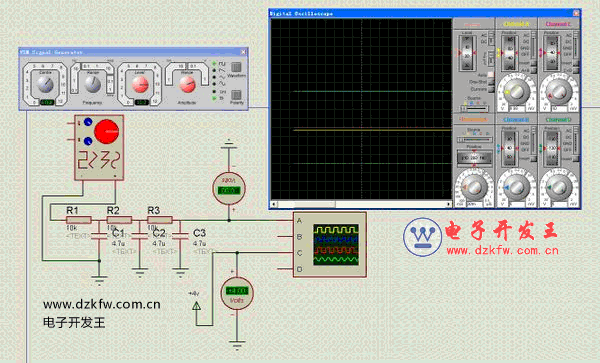

如下图是我随便画的仿真图和仿真结果,我的目的是想看看PWM啵(信号发生器产生)经过低通滤波后的信号大小和波形,但是仿真结果什么都出不来 不知道哪错了呢,为什么PWM那路的连个电压信号都毛,4V那个电源信号是我接出来比较的,但是接入示波器一样跟没接一样,为什么呢

protues示波器的使用方法 示意图

Proteuse 使用示波器
进行电路仿真的时候,经常要用到示波器来观查各种信号的波形,下面我们一起来学习如何在proteuse professional 中使用仿真示波器.
单击 虚拟仪器(virtual instruments)
并选择示波器,添加到工作区中,此示波器共有两路分别是A 和B 。即可以同时显示两路信号的波形,在这里我们只用到一路A,我们使用信号发生器发出正弦波,并连线到A点。这样示波器就可以显示该点的波形了。

连好线之后,单击运行就会弹出示波器界面,虽然是示虚拟示波哭,但它跟我们真实的示波器几乎全完一样,我们只要按照实际示波器的调试方法就可以观察到波形。
用鼠标改变扫描时间的指针位置,就可以改变扫描时间,同理改变其它参数时也一样。调试原理跟真实示波器一样。

注意:如果我们第一次运行,会自动弹出示波器。然而我们关闭示波器之后,第二次运行时示波器并没有自动弹出来。此时如何才能看到示波器呢???
首先运行仿真,确保是在运行状态下
单击菜单栏上的 Debug 菜单 选择VSM Oscilloscope
这样就可以看到示波器了,你可能用到多个示波器,为了切换显示不同的示波器可以在Debug菜单下选择相应的示波器即可。
