空调制冷知识普及——空调机组维修专用工具大合集,分享给大家!

作者:佚名    文章来源:本站原创    点击数:    更新时间:2023/3/20

昨天,我们主要讲了维修空调机组时,几种空调机组管路的传统和现代新型检修工具,那除了昨天所讲的几种管路检修工具之外,还需要一部分专用工具用于空调机组的抽真空、充入制冷剂等操作,如真空泵、三通检修表阀、加注冷媒表组等。

今天小编就跟大家总结一下,整理成一个空调机组维修专用工具大合集,分享给需要学习的朋友。

一、真空泵:

抽真空泵

对空调机组的制冷系统进行抽真空操作时,需要专用的设备—真空泵,常用的真空泵的规格为2-4L/S(排气能力)。

在进行空调机组的制冷系统开路检测后,需要对制冷系统进行抽真空,充注制冷剂的操作,同时,在对制冷系统进行抽真空处理时,一定要使用质量合格的真空泵,并且确保制冷系统内的气体全部排空。



二、制冷剂定量加注器及回收机:

空调制冷剂回收

在对空调机组进行充注制冷剂操作时,一般都会使用到制冷剂定量加注器,使用此设备可以准确设定添加制冷剂的量,有些制冷剂定量加注器还具有回收制冷剂的功能,在抽真空操作时,可使用它对制冷剂进行回收,以免制冷剂泄漏,污染环境。

三、加注冷媒表组:

加注冷媒表组

加注冷媒表组又称为压力表和复合检修表阀,主要用于加注制冷剂时的压力、流量测量和控制,在其表头上配有两只复合压力表,蓝色表示低压表,其规格为-76-17.5千克每平方厘米,红色表示高压表,其规格为0-17.5千克每平方厘米。

加注冷媒表组中的低压表、高压表,分别使用蓝、红色控制阀进行控制,并且部分加注冷媒表组的控制阀在低压表、高压表中还标有L、H标识及阀门旋转方向。

四、制冷剂钢瓶及制冷剂:

空调制冷剂

制冷剂钢瓶是用来存放制冷剂的专用容器,制冷剂的流量主要通过制冷剂钢瓶上的控制阀门进行控制,未充注制冷剂时,一定要将阀门拧紧,以免制冷剂泄漏污染环境。

五、三通检修表阀:

55

在对空调机组制冷系统进行抽真空、充注制冷剂以及测量压力时,都要使用到三通检修表阀,为了更加便捷的使用三通检修表阀,一些三通检修表阀还带有标识H、S,其中,H表示连接制冷系统一端,S表示连接充注氮气、制冷剂等设备的一端。

在连接和使用三通检修表阀时,还需要学会使用三通检修表阀的连接方式。





(1)、三通检修表阀的输出接口应与压缩机的工艺管相连,将一段铜管(约20CM)的一端使用扩管器扩成喇叭口,再准备好一个三通检修表阀。

(2)、扩好喇叭口的铜管配上相应的纳子。

(3)、利用喇叭口铜管上的纳子可与检修表阀相连接,再将铜管的另一端(扩成杯形)焊接到压缩机的工艺管上。

注意:如果检修表阀的管口连接错误,会导致检修表阀不起作用,具体表现为:打开检修表阀的控制阀门时会出现跑气的现象,关闭检修表阀的控制阀门时,检修表阀的压力表不能显示制冷系统内的压力值,因此,在三通检修表阀的安装过程中,要注意检修表阀各管口连接的正确性。

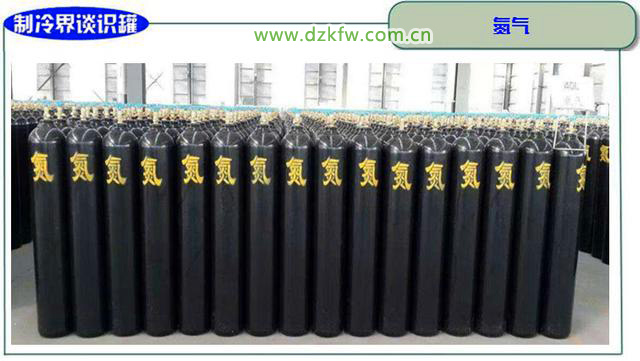

六、氮 气 瓶:



在对空调机组的管路进行维修时,氮气是必不可少的辅助材料,氮气一般压缩在氮气瓶(钢瓶)内,对空调机组制冷管路进行管路吹洗、试压、检漏时,通常都会使用氮气。

在使用过程中,在氮气瓶阀门处必须接一个减压阀,并根据需要调节氮气瓶的排气压力,每次使用结束后,必须将盛装氮气的钢瓶阀门关闭。

好吧,今天就分享这么多,希望能帮到需要学习的朋友。
